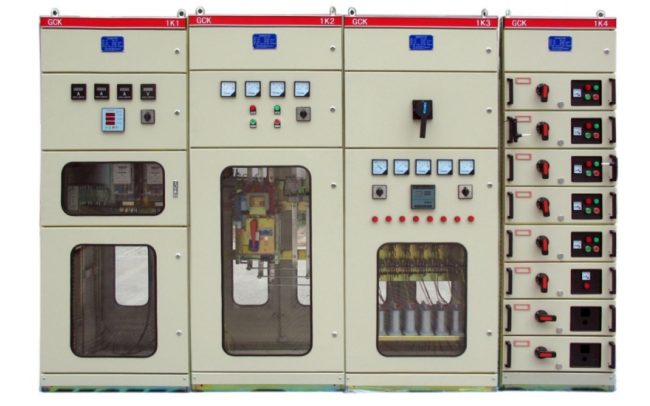

一、设备外观：

二、设备概述：

该实验实训系统取材于现场实际变电站及工厂供配电系统，依据工业现场，紧扣教育部《变电站综合自动化》《供配电技术》、《工厂供电》、《配电自动化》、《电气制图》等相关课程实验教学的需求结合现代电力工业改革中的先进技术而设计开发的实验实训两用型教学应用设备。该系统实用性强应用广泛，不仅可满足电力相关专业的教学实验实训需求，还可作为学生毕业设计及教师科研的基础应用平台，同时可广泛应用于相关职业培训机构技能培训考核的平台。学员通过本装置可以掌握以下技能：

(1)了解典型低压供配电系统的构成，典型成套柜体GCK低压开关柜的结构及使用方法

(2)掌握低压成套设备，包括计量柜、进线柜、出线柜、电容补偿柜一次主接线图设计、二次电路图设计以及工艺生产图纸设计

(3)掌握供配电系统无功功率补偿

(4)掌握供配电系统停、送电操作

三、技术参数

1、输入电源：三相五线制AC 380V±10%  50HZ

2、输入功率：11 kw

3、工作环境：1） 温度：-10℃～+40℃   2） 相对湿度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:1000kg

5、外形尺寸：宽×深×高=3000mm×800mm×2000mm

6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
