VS-1811A型工业机器人汽车生产线综合应用实训室

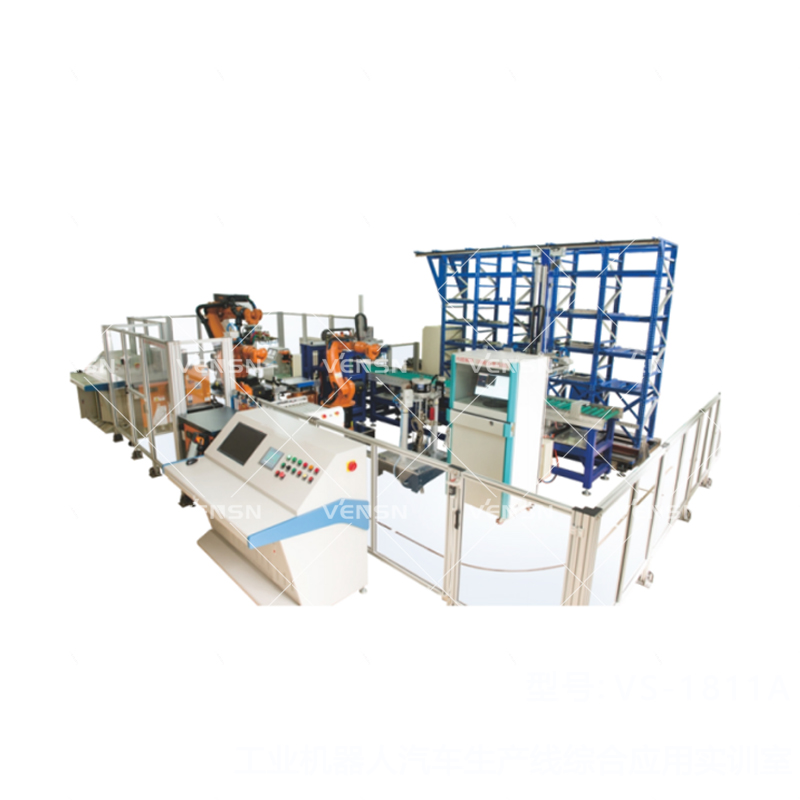

一、设备外观

二、设备概述

VS-1811A汽车生产线综合应用实训装备模拟汽车车门的生产过程，由点焊工作站、涂胶工作站、码垛工作站等组成，各工作站通过工业以太网构成一个典型的智能制造生产线。

VS-1811A融合了机器视觉技术（3D）、RFID检测、智能物流、工业以太网技术（支持和MES，ERP等软件数据交互）、伺服电机位置控制和变频器技术、机器人技术、智能诊断、车床数控系统技术、传感器应用技术、气动控制技术、PLC控制技术、组态技术等技术知识。

本装备适合于大专院校、职业学校的工业机器人技术、机电一体化技术、焊接技术及自动化、电气自动化技术、机械制造与其自动化、数控技术、电机与电器技术、自动化生产设备与应用等专业的教学。

三、设备参数

1．电源输入：三相 AC 380V±10% 50HZ

2．功率输入：满负荷真实焊接时≤150KW，焊接电流2000A时≤80KW，模拟焊接时≤50KW。

3．工作环境：1）温度：-10℃～+40℃；2）相对湿度：≤90%（+20℃）；3）海拔高度：≤1000m；4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4．设备重量：≤3000kg

5．外形尺寸：长×宽×高=8995mm×6730mm×3000mm

6．建议实训室尺寸：长×宽×高≥11000mm×10000mm×3300mm

7．安全措施：具有安全接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。
