VSZ-01A 维修电工技能综合实训室设备

产品分类：维修电工实训设备产品型号：VSZ-01A 品牌：文圣产地：上海价格：询价

产品简介：

该套设备采用国际惯用的万能网孔板平台式设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，达到"教"、"培"、"考"目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

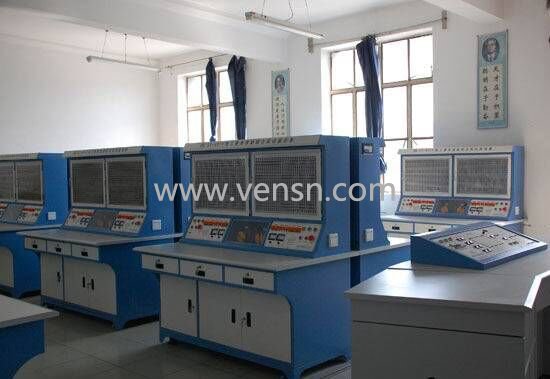

VSZ-01A维修电工技能综合实训室设备

一、产品概述：
该套设备采用国际惯用的万能网孔板平台式设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，达到"教"、"培"、"考"目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。
二、技术参数：
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA）过流保护，熔断器保护
外形尺寸：1500×750×1650mm
额定功率：<0.5KW
环境温度：－10℃～40 ℃
相对湿度：<85%
设备重量：150Kg
三、产品结构：
桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分：整体采用钢木式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。实训屏配置有测量仪表及三相异步电机，可进行相应参数的测量及三相拖动电路的实训。
多功能网板部分：多功能网孔板采用"门框式"设计，主体采用2mm厚的拉丝不锈钢板加工成型，网孔应用德国的先进工艺，采用改进型"横二竖六"椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。
四、基本配置： (以一间实训室为例)

N0	配置名称	型号	规格（长×宽×高）	单位	数量	备注
学生实操系统配置
1	钢制实训台	VS-601E-01		张	12
2	钢制实训屏	VS-601E-02		套	12
(1)	实训电源系统	VS-601E-03		套	24
(2)	多功能实训网板	VS-601E-04		块	24	活动开门式
(3)	三相异步电机系统	180W 380V		套	24
3	电拖实训套件			套	24
4	照明电路实训套件			套	24
5	配套易损器材			套	1
6	工程材料			套	1
7	实训指导书			套	12

五、电力拖动部分：
低压电器的识别
三相异步电动机直接启动控制
串联电阻降压启动线路
三相异步电动机点动控制线路
三相异步电动机自锁控制线路
接触器联锁的三相异步电动机正反转控制线路
按钮联锁的三相异步电动机接触器正反转控制线路
双重联锁的三相异步电动机正反转控制线路
工作台自动往返控制线路
三相异步电动机顺序控制线路
三相异步电动机多地控制线路
三相鼠笼异步电动机的降压起动控制电路
通电延时带直流能耗制动的Y-△起动的控制线路
手动Y-△控制
C620车床的接线、故障与维修
电动葫芦电气控制
铣床主轴与进给电动机的控制
电动反接制动控制线路
直接启动及能耗制动控制
六、照明部分：
插座和一个开关控制一盏灯的控制与接线
两个双联开关控制一盏灯的控制与接线
三个开关控制一盏灯的控制与接线
日光灯的控制与接线
