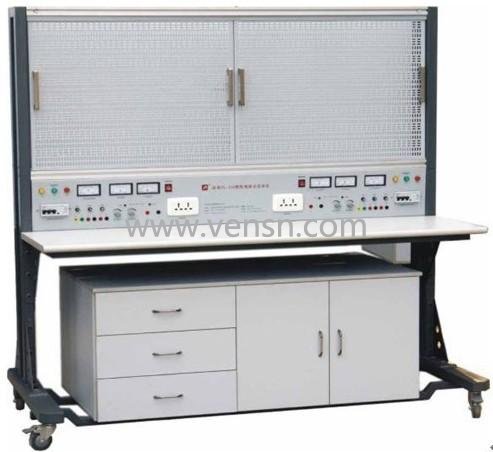

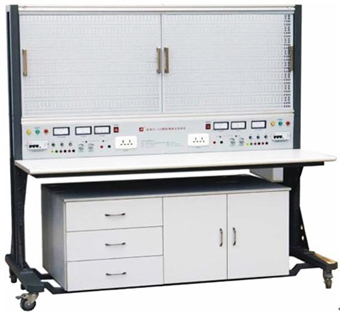

VSWK-890G型网孔型中高级电工考核实训装置
中高级电工考核实训装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，VSWK-890G型网孔型中高级电工考核实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，VSWK-890G型网孔型中高级电工考核实训装置是一种理想的职业教育实训设备。
一．设备技术指标
01、外型：整体尺寸1632mm×750mm×1638mm
02、实训台架的材料：钢板、铝合金结构；
03、电源：
01)输入：三相AC 380V ±10% 50HZ 三相五线；
02)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
03)可调直流输出：0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
04、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
05、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
二、 设备结构功能：
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
01、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
02、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
03、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
04、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774*580mm
三、参考实训项目：
01、电工布线工艺实训
02、两个开关控制一盏灯线路训练
03、声控开关控制白炽电路训练
04、二地控制一盏灯电路训练
05、三地控制一盏灯电路训练
06、日光灯线路接线训练
07、单相电度表直接安装接线
08、单相电度表经电流互感器安装接线
09、三相电度表经互感器直接安装接线
10、三相电度表直接安装接线
11、室内照明电路安装训练
12、配电板安装训练
13、交流负载电功率的测量
14、三相异步电动机直接启动控制
15、三相异步电动机接触器点动控制线路
16、三相异步电动机接触器自锁控制线路
17、三相异步电动机Y/△自动控制线路
18、用倒顺开关控制三相异步电动机正反转线路
19、接触器联锁的正反转控制线路
20、按钮联锁的三相异步电动机正反转按钮线路
21、双重联锁的三相异步电动机正反转按钮线路
22、三相异步电动机多地控制
23、工作台自动往返控制线路
24、三相异步电动机串电阻降压启动控制线
25、三相异步电动机能耗制动控制线路
四、VSWK-890G型网孔型中高级电工考核实训装置配置清单（1台）
|
序号 |
名称 |
型号与规格 |
数量 |
|
1 |
单相电度表 |
DD862-2 |
2 |
|
2 |
单相闸刀开关 |
HK8 |
2 |
|
3 |
拉线开关 |
4A/250V |
2 |
|
4 |
平灯头 |
6A/250V |
4 |
|
5 |
园形插座 |
T3-10 |
2 |
|
6 |
电流互感器 |
LQG-0.5 |
2 |
|
7 |
墙壁开关座 |
|
4 |
|
8 |
声控开关 |
118-B30 |
2 |
|
9 |
低压断路器 |
DZ108-20/10 |
2 |
|
10 |
螺旋式保险盒 |
RL1-15/3A |
6 |
|
11 |
直插式保险盒 |
RT14-20/2A |
4 |
|
12 |
交流接触器 |
CJX2-0910 |
6 |
|
13 |
辅助触头 |
F4-22 |
6 |
|
14 |
热继电器 |
R16B-20/3 |
2 |
|
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
2 |
|
16 |
时间继电器座 |
PF-083A |
2 |
|
17 |
3H铁壳按钮 |
|
4 |
|
18 |
行程开关 |
LX9-222 |
4 |
|
19 |
行程开关 |
LX9-001 |
4 |
|
20 |
倒顺开关 |
K03-15 |
2 |
|
21 |
日光灯管 |
Y210RR25/10W |
2 |
|
22 |
镇流器 |
13W |
2 |
|
23 |
日光灯座 |
|
4 |
|
24 |
大功率电阻 |
|
6 |
|
25 |
三相电度表 |
|
2 |
|
26 |
接线端子排 |
JF5-2.5/5 |
10 |
|
27 |
G形导轨 |
|
2 |
|
28 |
走线槽 |
|
3米 |
|
29 |
螺丝 |
|
180 |
|
30 |
螺丝刀 |
|
4 |
|
31 |
尖嘴钳 |
|
2 |
|
32 |
剥线钳 |
|
2 |
|
33 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速 |
1 |
|
34 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速，配离心开关 |
1 |
