序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |

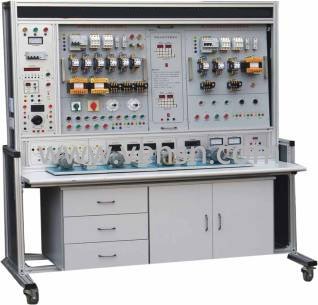

维修电工实训考核台 |
台 |
1 |
外形尺寸：外形尺寸高度在1350mm以下
材 料：欧标工业铝型材框架；符合环保要求；
输入电压：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA； |
|
2 |
机床电气考核模块及挂箱 |
块 |
1 |
维修电工实训组件（一） |
|
块 |
1 |
维修电工实训组件（二） |
|
块 |
1 |
维修电工实训组件（三） |
|
块 |
1 |
维修电工实训组件（四） |
|
台 |
1 |
三相鼠笼电动机AC220V（Y） |
|
双速异步电动机AC380V（△/YY） |
|
套 |
1 |
标配 |
CA6140车床电气控制模块 |
|
套 |
1 |
标配 |
T68卧式镗床电气控制模块 |
|
套 |
1 |
标配 |
X62W万能铣床电气控制模块 |
|
套 |
1 |
标配 |
Z35摇臂钻床电气控制模块 |
|
套 |
1 |
标配 |
机床考核系统 |
|
套 |
1 |
选配 |
M7120平面磨床电气控制模块 |
|
套 |
1 |
选配 |
M1432A万能外圆磨床电气控制模块 |
|
套 |
1 |
选配 |
电动芦葫电气控制模块 |
|
套 |
1 |
选配 |
Z3050摇臂钻床电气控制模块 |
|
3 |
变频器实训挂箱 |
套 |
1 |
三菱FR-A740变频器，带有RS485通讯接口及BOP操作面板。 |
|
4 |
PLC主机挂箱
|
套 |
1 |
配三菱FX3U-48mR主机，集成数字量I/O（24路数字量输入，24路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。配置仿真教学软件及工控组态软件。 |
|
5 |
PLC实训挂箱 |
块 |
各1 |
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
|
自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
|
机械手控制/自控成型机/加工中心 |
|
四层电梯/基础实验/中间继电器 |
|
6 |
电机导轨及光码盘测速系统 |
套 |
1 |
含光码盘测速系统（配有进口光电编码器）一套，导轨1幅，道轨平整度好，无应力变形，同心度好 |
|
7 |
通讯编程电缆 |
根 |
1 |
用于PLC主机与PC机通讯 |
|
8 |
工控组态软件 |
套 |
1 |
|
|
9 |
PLC仿真实训软件 |
套 |
1 |
（1）FLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查 |
|
10 |
考核软件 |
套 |
1 |
机床考核 |
|
11 |
电工连线 |
套 |
1 |
20根：长1000mm 黄、绿、红各6条、黑2条；
10根：长600mm 黄、绿、红、蓝、黑各2条。 |
|
12 |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
13 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
14 |
电源控制柜 |
套 |
1 |
分别控制单台学生台电源 |
|
15 |
电脑推车 |
套 |
1 |
工业铝型材结构，带背网 |
|
16 |
学生凳 |
套 |
2 |
不锈钢支架，液压升降，钢制凳托，ABS蓝色凳面 |
|
17 |
工具柜 |
个 |
1 |
带滚轮和锁头、尺寸要求可以放在实训台下面 |
|
18 |
维修电工综合软件 |
点 |
1 |
附一 |
