VSJS-802A 维修电工技师、高级技师技能实训考核装置

产品分类：维修电工实训设备产品型号：VSJS-802A 品牌：文圣产地：上海价格：询价

产品简介：

VSJS-802A型维修电工技师·高级技师技能实训考核装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

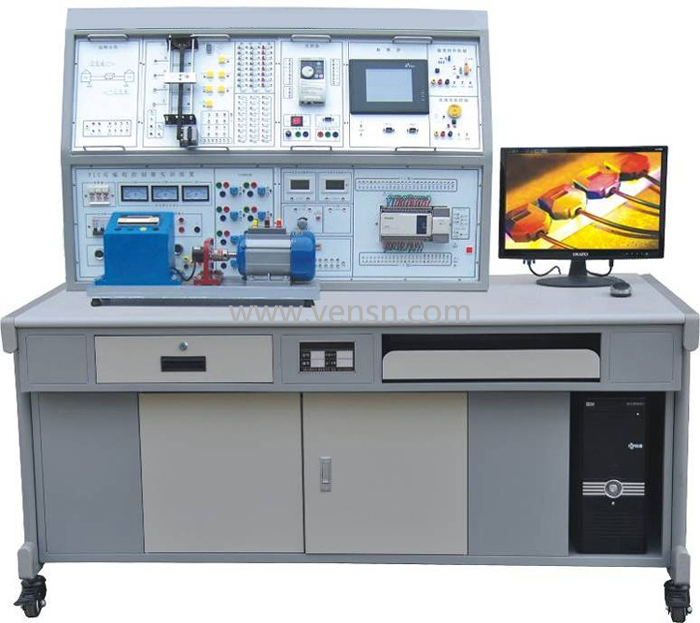

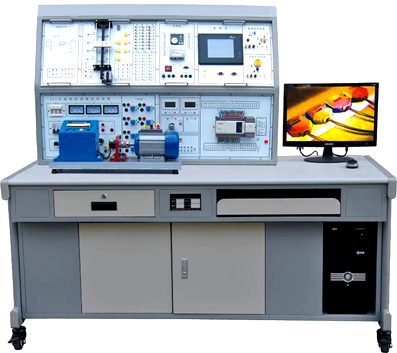

VSJS-802A维修电工技师、高等级技师技能实训考核装置

VSJS-802A型维修电工技师·高等级技师技能实训考核装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。

一、装置特点：
(一）本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。
(二）采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
(三）工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。
(四）装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
二、技术性能：
01、输入电源：三相四线（或三相五线）～380V±10% 50Hz
02、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
03、装置容量：＜0.5KVA
04.、外形尺寸：1630mm×730mm×1300mm
05、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
三、实训装置的基本配置及功能：
实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信模块、工控组态软件、仿真软件、电机导轨及测速机构等组成。
(一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
01、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
02、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。
03、直流电压/电流表：由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成，电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级。
04、功能模块：八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。
05、FX主机实训组件：配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入），FX1N-485BD通信模块（2路A/D输入、1路D/A输出）及RS-485通信模块，配套SC-09编程电缆。
(二）实训挂箱

序号	实训考核模块	序号	实训考核模块
1	抢答器/音乐喷泉	10	工业洗衣机/电镀生产线
2	装配流水线/十字路口交通灯	11	步进电机/直线运动
3	水塔水位/天塔之光	12	直流电机控制/温度控制
4	自动送料装车/四节传送带	13	皮带运输机
5	多种液体混合装置	14	隧道风机
6	自动售货机	15	继电接触控制
7	自控轧钢机/邮件分拣机	16	三菱FR-S520SE-0.4KW（带RS485）
8	机械手控制/自控成型机	17	5.7英寸Eview500，256色
9	四层电梯

四、电机导轨、光码盘测速系统及数显转速表：
包括日本欧姆龙1024光电编码器及固定电机的导轨等。在导轨面板上设有五位数显转速表，显示当前转速；同时设有光电编码信号输出，包括A、B两个通道；同时还具有电压反馈信号。
五、三相鼠笼异步电机：交流380V/△

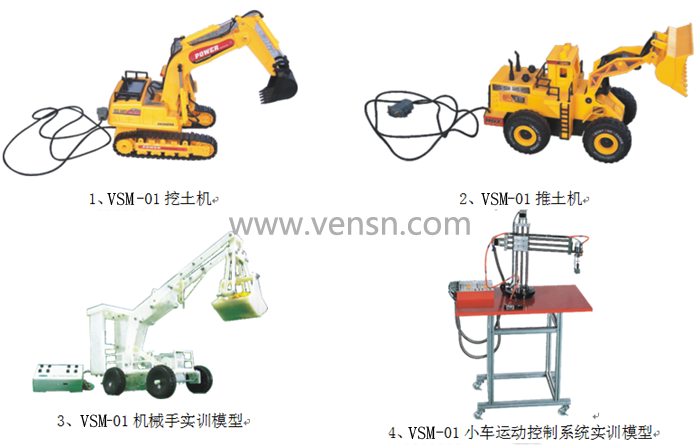

六、实物模型（用户根据需要进行选购）

七、实训桌：
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
八、实训项目：
(一）PLC模拟对象基本应用实训
01、电动机点动与自锁控制
02、电动机正反转控制
03、电动机带延时正反转控制
04、电动机星/三角换接起动控制
05、抢答器控制（优先级、数值运算）
06、数码显示控制
07、装配流水线控制
08、音乐喷泉控制
09、天塔之光控制（闪烁、发射、流水型）
10、水塔水位控制（自动/手动，自诊断）
11、十字路口交通灯控制（声效、自动/手动）
12、自动送料装车系统控制
13、四节传送带控制
14、多种液体混合装置控制
15、机械手控制
16、自控轧钢机控制
17、邮件分拣机控制
18、自控成型机控制
19、自动售货机控制
20、四层电梯控制
21、自动洗衣机控制
22、步进电机控制
23、直线运动控制
24、电镀生产线控制
25、温度控制控制
26、直流电机控制
27、皮带运输机控制
28、隧道风机控制
(二）PLC、变频器、触摸屏的综合应用实训
29、变频器功能参数设置与操作
30、变频器报警与保护功能
31、变频器无级调速
32、变频器控制电机正反转
33、外部端子点动控制
34、多段速度选择变频调速
35、外部模拟量（电压/电流）变频调速
36、瞬时停电启动控制
37、ID变频调速控制
38、PLC控制变频器外部端子的电机正反转
39、基于PLC的程序运转控制
40、基于PLC模拟量控制变频开环调速
41、基于PLC通信方式的变频器开环调速
42、基于PLC通信方式的速度闭环定位控制
43、基于PLC模拟量方式的变频器闭环调速
44、PLC与人机界面触摸屏通讯控制
45、PLC、人机界面触摸屏与变频器通讯控制
46、PLC与人机界面触摸屏数字量调速
47、PLC与人机界面触摸屏模拟量调速
(三）现场总线网络通信技术实训
48、基于MCGS的RS-485网络通信技术
(四）PLC控制实物模型应用实训（选购）
49、小车运动控制实操（完成小车定位、方向选择行驶等）
50、机械手实操（完成物体抓取、机械手旋转定位等）
51、挖土机工作实操（完成挖土机运土、卸土等机械动作）
52、推土机工作实操
