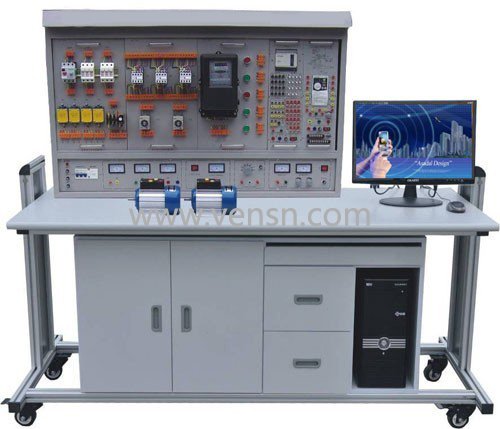

VSWX-183型高级维修电工实训考核装置


一、概述
      高级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能：
01、输入电压：三相四线制380V±10% 50Hz
02、工作环境：环境温度范围为-5～＋40℃
03、装置容量：＜1KVA
04、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
05、外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能：
      本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
(一）实训屏
      实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
01、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
02、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
03、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
04、提供～220V插座2只，为外部设备提供工作电源。
05、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
06、固定低压直流电源：+5V、±12V有过载保护
07、恒流源：4mA-20mA连续可调一路
(二）实训挂箱及器材配备
01、SB-61维修电工挂箱（一）
02、SB-62维修电工挂箱（二）
03、SB-63维修电工挂箱（三）
04、SB-64维修电工挂箱（四）
05、SB-65维修电工挂箱（五）
06、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
07、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
08、PLC仿真实训软件一套：
(1）通过PLASH虚拟环境实时显示PLC的运行状态
(2）可以实现PLC虚拟接线，并对接线进行错误检查
(3）PLC编程训练、PLC程序编写测试等功能
(4）实现PLC运行模拟，对错误程序进行检查
09、变频器实训挂箱:配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。
10、单片机实训挂箱:配备51/96/8088/8086等CPU单片机、微机全部软硬件。
11、九孔万能实中板  2块
12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
13、电机导轨及光码盘测速系统
      含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。
14、三相鼠笼异步电动机 120W  Y接法  220V  1台
15、三相鼠笼异步电动机180W   Y/△   380V  1台
16、安全配备灭火器  1台
(三）实训桌
      铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
(一）电拖部分
01、三相电机直接启动控制
02、三相电机点动控制
03、三相电机自锁运行控制
04、带电流表的点动与连续运行控制
05、带电能表的两地控制
06、单向运行反接制动控制
07、时间继电器控制电动机Y/△降压起动控制
08、工作台自动往返行程开关控制
(二）PLC综合实训
01、.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
02、PLC仿真实训
03、PLC控制台三相异步电动机正反转控制
04、PLC控制台三相异步电动机Y/△启动控制
05、PLC控制台三相异步电动机降压启动控制
06、PLC控制台三相异步电动机能耗制动控制
07、PLC控制台三相异步电动机自锁运行控制
(三）基于变频器的电机拖动与控制实训
01、变频器功能参数设置与操作
02、变频器报警与保护功能
03、多段速度选择变频调速
04、外部端子点动控制
05、控制电机正反转运动控制
06、控制电机运行时间操作
07、瞬间停电变频器参数设定
08、外部电压变频调速
09、三相异步电动机的变频开环调速
(四）PLC、变频器的电机的拖动控制实训
01、基于PLC通信方式的多段速选择变频调速
02、基于PLC通信方式的变频器开环调速
03、基于PLC通信方式的变频器闭环调速
(五）单片机技能实训
A、MCS-51单片机实训
软件部分
01、 清零程序
02、拆字程序
03、拼字程序
04、数据区传送子程序
05、数据排序实验
06、查找相同数个数
07、符号双字节快速乘法子程序
08、多分支程序
09、脉冲计数（定时/计数实验）
10、电脑时钟（定时器、中断器综合实验）
11、二进制转换到BCD
12、二进制转换到ASCII
13、八段数码管显示
14、键盘扫描显示实验
硬件部分
01、P1口亮灯实验
02、P1口转弯灯实验
03、P3.3输入，P1口输出
04、工业顺序控制（中断控制）
05、8255 A.B.C输出方波
06、8255 PA口控制PB口
07、8255控制交通灯
08、简单I/O口扩展实验
09、A/D转换实验
10、D/A输出方波
11、 电子音响
12、继电器控制
13、步进电机实验
14、8253方波
15、串并转换实验
16、外部存储器扩展实验
17、MCS-51串行口应用实验㈠--双机通信
18、MCS-51串行口应用实验㈡--与PC机通信
19、温度闭环控制
20、小直流电机调速实验
21、外部中断（急救车与交通灯）
B、8088/8086系列微机实训
软件部分
01、清零程序
02、拆字程序
03、拼字程序
04、数据区移动
05、数据排序实验
06、找"零"个数
07、32位二进制乘法
08、多分支程序
09、显示子程序
10、键盘扫描显示实验
11、二进制转换到BCD
12、二进制转换到ASCII
硬件部分
01、8255并行口实验㈠：A.B.C口输出方波
02、8255并行口实验㈡：PA口控制PB口
03、8255并行口实验㈢：控制交通灯
04、简单I/O口扩展
05、A/D转换实验
06、D/A转换实验㈠：输出方波
07、D/A转换实验㈠：输出锯齿波
08、8259中断控制器实验
09、定时／计数器：8253方波
10、继电器控制
11、8251串行通信实验㈠：自发自收
12、8251串行通信实验㈡：与PC通信
13、步进电机控制
14、小直流电机调速实验
15、温度闭环控制
16、音频驱动实验
C、MCS-96单片机实训
软件部分
01、清零程序
02、拆字程序
03、拼字程序
04、数据区传送子程序
05、数据排序实验
06、查找相同数个数
07、无符号双字节快速乘法子程序
08、多分支程序
09、定时器1实验--定时中断
10、定时器T1和T2同时产生中断
11、80C196外部中断实验
12、80C196软件方法产生中断
13、利用HSI测脉冲宽度
14、利用HSI测量单脉冲宽度
15、利用HSO产生单脉冲
16、利用HSO产生连续脉冲
17、软件定时器
18、80C196 A/D转换实验
19、利用80C196的PWM产生各种波形
20．二进制转换到BCD进制转换到ASCII
硬件部分
01、P1口亮灯实验
02、P1口转弯灯实验
03、P2.6输入，P1口输出
04、工业顺序控制
05、8255 A.B.C输出方波
06、8255 PA口控制PB口
07、8255控制交通灯
08、简单I/O口扩展实验
09、A/D转换实验
10、D/A输出方波11．继电器控制
12、8253方波
13、80C196串行口实验
14、LED七段数码管显示实验
15、键盘显示综合实验
16、音频驱动实验
17、步进电机实验
18、直流电机实验
19、外部中断（急救车与交通灯）
(六）室内照明配电
01、插座和一个开关控制一盏灯
02、日光灯线路的接线
03、声控开关控制白炽灯电路的接法
04、单相电度表直接接线电路
05、配电板的安装
06、两地控制一盏灯的接法
(七）电子技术综合训练
01、单相桥式整流电路
02、串联可调稳压电源电路
03、晶闸管测试电路
04、晶闸管可控整流5.电子门铃电路
05、电子报警器电路
06、光控灯路灯自动开关电路
07、电子催眠器电路
(八）安全急救演示
(九）消防技能的认识与掌握（教师演示）
