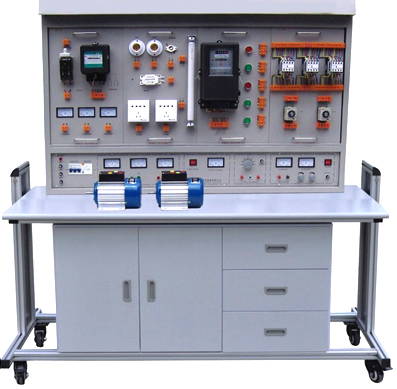

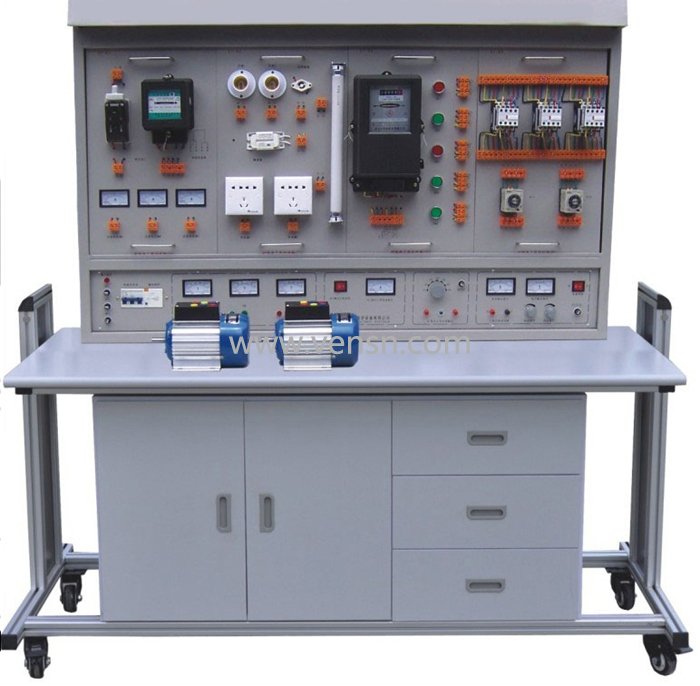

VSWX-181 初级维修电工实训考核装置

产品分类：维修电工实训设备产品型号：VSWX-181 品牌：文圣产地：上海价格：询价

产品简介：

VSWX-181型初级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSWX-181型初级维修电工实训考核装置

一、概述：
VSWX-181型初级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能：
01.输入电压：三相四线制380V±10% 50Hz
02.工作环境：环境温度范围为-5～＋40℃
03.装置容量：＜1KVA
04.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
05.外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能：
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。
(一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
01、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
02、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
03、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
04、提供～220V插座2只，为外部设备提供工作电源。
05、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
(二）实训挂箱及器材配备
01、VS-61维修电工挂箱（一）
02、VS-62维修电工挂箱（二）
03、VS-63维修电工挂箱（三）
04、VS-64维修电工挂箱（四）
05、VS-65维修电工挂箱（五）
06、九孔万能实训板2块
07、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
08、三相鼠笼异步电动机180W Y/△ 1台
09、安全配备灭火器全室1台
(三）实训桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
(一）电拖部分
01、三相电机直接启动控制
02、三相电机点动控制
03、三相电机自锁运行控制
04、带电流表的点动与连续运行控制
05、带电能表的两地控制
06、单向运行反接制动控制
07、时间继电器控制电动机Y/△降压起动控制
08、工作台自动往返行程开关控制
(二）室内照明配电
01、插座和一个开关控制一盏灯
02、日光灯线路的接线
03、声控开关控制白炽灯电路的接法
04、单相电度表直接接线电路
05、配电板的安装
06、两地控制一盏灯的接法
(三）电子技术综合训练
01、单相桥式整流电路
02、串联可调稳压电源电路
03、延时照明开关控制线路
04、半导体收音机的组装与调试
(四）安全急救演示
(五）消防技能的认识与掌握（教师演示）
