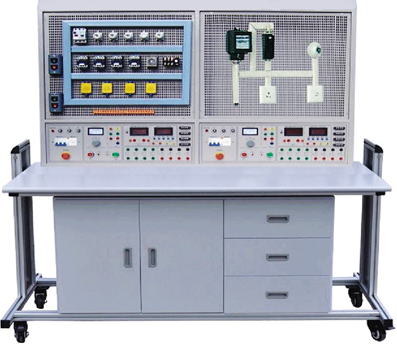

VSWK-88A 网孔型维修电工实训考核装置

产品分类：维修电工实训设备产品型号：VSWK-88A 品牌：文圣产地：上海价格：询价

产品简介：

维修电工实训考核装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

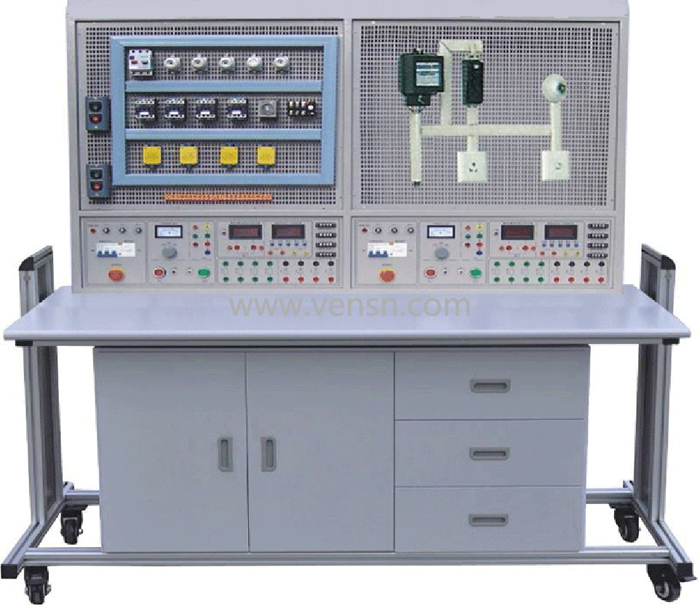

VSWK-88A网孔型维修电工实训考核装置

一、概述
维修电工实训考核装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1690mm
四、实训台配置
1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源，电压0-30V，*大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
6、网孔板:挂件式600mm×700mm、孔大小为5mm×15mm、材质：不锈钢板1.5mm。
7、配套的实训连接导线：护套结构手枪插连接线。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、实训项目元器件清单

序号	名称型号	单位	数量
1	单相电度表	台	2
2	螺口灯座	只	4
3	灯泡	只	4
4	单联开关	只	2
5	双控开关	只	2
6	声（光）控延时开关	只	2
7	开关盒	只	4
8	镇流器(220V13W)	套	2
9	电流互感器	只	2
10	空气开关	只	2
11	保险丝座	只	2
12	直插式保险座	只	4
13	RT14-20A熔断器	只	6
14	RT14-20A熔断器	只	4
15	LC1-D0610Q5N交流接触器	只	6
16	LA1-DN11接触器辅助触头	只	6
17	JRS1D-25/Z(0.63-1A)热继电器	只	2
18	JRS1-25热继电器座	只	2
19	ST3PA-B/380V(0-60S)通电延时时间继电器	个	4
20	PF-083A时间继电器座	只	4
21	Φ22-LAY16-AG11平动按钮	只	4
22	Φ22-LAY16-AR11平动按钮	只	4
23	TYX2-P(绿、红)按钮开关合（两个开关）	只	4
24	LX9-222行程开关	只	4
25	LX9-001行程开关	只	4
26	KO3-15倒顺开关	只	2
27	75Ω=W电阻	只	6
28	10ΩW电阻	只	2
29	二极管	只	8
30	塑料安装卡子	只	500
31	不锈钢自攻螺丝	只	360
32	走线槽	米	4
33	JF5-2.5/5接线端子排	个	10
34	G形导轨	根	2
35	WDJ26 (380V/△)三相鼠笼式异步电动机	台	2
36	YZ10RR25/10W日光灯灯管	个	2
37	Φ22-LAY16-AB11平动按钮	只	2
38	TYX3-P(黑、绿、红)按钮开关合（三个开关）	个	2
39	RT14-20/2A直插式保险丝	个	4
40	RL1-15/3A螺旋式保险丝	个	6
41	低压断路器	个	6
