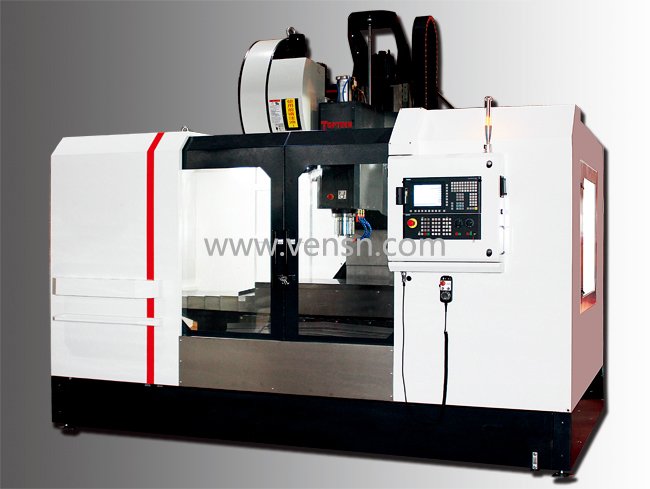

产品型号 |
Model |
VSF800 |
|
产品编号
|
Code No
|
L1180000
|
|
机床电器
|
Electric Supply
|
|
|
总功率
|
Total connection
|
30KW
|
|
主电机功率
|
Driving motor power
|
15KW
|
|
冷却泵功率
|
Coolant pump power
|
370W
|
|
电机扭矩（X轴、Y轴、Z轴）
|
Torque motor(X,Y,Z axis)
|
20/20/20Nm
|
|
主轴
|
Spindle
|
|
|
主轴锥度
|
Spindle taper
|
BT50
|
|
主轴转速
|
Spindle Speed
|
6000/8000RPM
|
|
主轴中心到立柱表面距离
|
Distance spindle-column
|
880mm
|
|
*大面铣直径
|
Face milling dimension (Max)
|
Ø120mm
|
|
*大立铣直径
|
End milling dimension (Max)
|
Ø60mm
|
|
刀库
|
Magazine
|
|
|
刀库容量
|
Capacity
|
24 tools
|
|
*大刀具尺寸(满刀/邻空刀）
|
Tool diameter (Max)
|
Ø112mm(with adjacent tool)
Ø200mm
|
|
*大刀具重量
|
Tool weight (Max)
|
18KG
|
|
换刀时间
|
Time-tool changing
|
3.5 Seconds
|
|
工作台
|
Table
|
|
|
工作台尺寸（长×宽）
|
Table length×width
|
1700×800mm
|
|
主轴端到工作台面距离
|
Distence spindle-table
|
150-950mm
|
|
T型槽(槽宽/间距/数量)
|
T-slot(size/distance/number)
|
22mm/160mm/5
|
|
*大承载重量
|
Load(Max)
|
1600KG
|
|
行程
|
Travel
|
|
|
X轴
|
X axis
|
1500mm
|
|
Y轴
|
Y axis
|
800mm
|
|
Z轴
|
Z axis
|
800mm
|
|
快移速度（X轴、Y轴、Z轴）
|
Rapid feed(X,Y,Z axis)
|
18m/min
|
|
精度
|
Accuracy
|
|
|
定位精度
|
Positioning accuracy
|
±0.01mm
|
|
重复定位精度
|
Repeat positioning accuracy
|
±0.008mm
|
|
尺寸
|
Dimensions
|
|
|
外形尺寸(L×W×H)
|
Overall dimension(L×W×H)
|
3770×3160×3315mm
|
|
包装尺寸(L×W×H)
|
Packing size(L×W×H)
|
3950×3650×3550mm
|
|
净重/毛重
|
Net weight/Gross weight
|
12800/14000KG
|
|
水箱容积
|
Tank capacity
|
350L
|
