型号 |
Model |

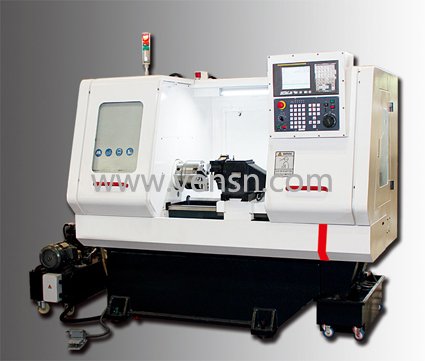

VSL400 CNC |
|
产品编号 |
Code No. |
C1340000 |
|
加工范围 |
CAPACITY |
|
|
床身上*大工件回转直径 |
Swing over bed |
ø450mm |
|
拖板上*大工件回转直径 |
Swing over cross slide |
ø220mm |
|
*大工件加工长度 |
Length of workpiece |
600mm |
|
两顶尖中心距 |
Admits between |
650mm |
|
主轴 |
SPINDLE |
|
|
主轴端部 |
Spindle nose |
D1-6 |
|
主轴通孔直径 |
Spindle bore |
ø52mm |
|
主轴内孔锥度 |
Taper of spindle bore |
MT6 |
|
主轴转速范围 |
Range of spindle speed |
200-2200r/min |
|
进给 |
FEEDS |
|
|
X轴行程 |
X-travel |
250mm |
|
Z轴行程 |
Z-travel |
685mm |
|
X轴快移速度(滑轨） |
X rapid speed(Box way) |
3000mm/min |
|
X轴快移速度(线轨） |
X rapid speed(Linear way) |
10000mm/min |
|
Z轴快移速度(滑轨） |
Z rapid speed(Box way) |
8000mm/min |
|
Z轴快移速度(线轨） |
Z rapid speed(Lindear way) |
12000mm/min |
|
*小设定单位 |
Min. Input |
0.001mm |
|
重复定位精度(滑轨） |
repositioning accuracy(Box way) |
±0.006mm |
|
重复定位精度（线轨） |
repositioning accuracy(Lindear way) |
±0.004mm |
|
刀架工位数 |
Nos. of tool position |
4 |
|
刀具*大截面 |
Max.section of tool |
20x20mm |
|
尾座 |
TAILSTOCK |
|
|
尾座套筒直径 |
Quill diameter |
ø60mm |
|
尾座套筒行程 |
Quill travel |
160mm |
|
尾座套筒内孔锥度 |
Quill taper |
MT4 |
|
电机 |
MOTOR |
|
|
主电机功率 |
Main motor power |
5.5KW |
|
外形尺寸及重量 |
DIMENSION AND WEIGHT |
|
|
外形尺寸（长x宽x高） |
Overall dimension(LxWxH) |
2100x1200x2000mm |
|
包装箱尺寸（长x宽x高） |
Packing size(LxWxH) |
2200x1320x2220mm |
|
净重/毛重 |
NW/GW |
1500/1600kg |
