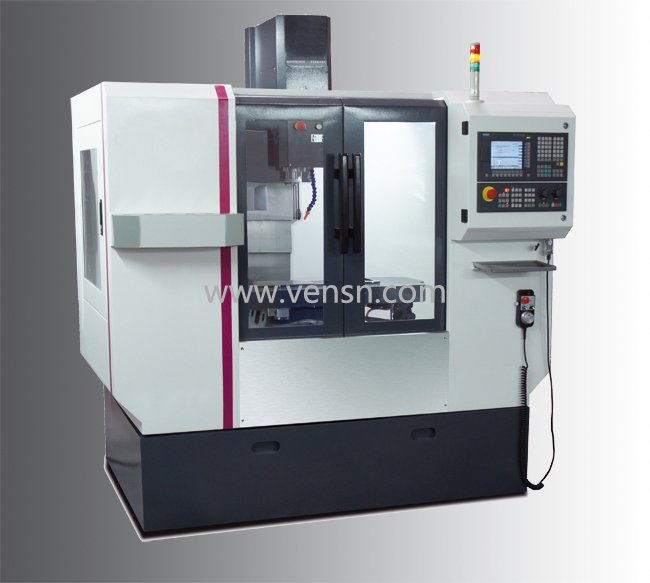

产品型号 |
Model |
VSF80 |
|
产品编号 |
Code No |
L1108000 |
|
机床电器 |
Electric Supply |
|
|
总功率 |
Total connection |
7KW |
|
主电机功率 |
Driving motor power |
2.2KW |
|
冷却泵功率 |
Coolant pump power |
370W |
|
电机扭矩（X轴、Y轴、Z轴） |
Torque motor(X,Y,Z axis) |
5/5/6Nm |
|
主轴 |
Spindle |
|
|
主轴锥度 |
Spindle taper |
BT30 |
|
主轴转速 |
Spindle Speed |
50-10000RPM |
|
主轴中心到立柱表面距离 |
Distance spindle-column |
315mm |
|
*大面铣直径 |
Face milling dimension (Max) |
Ø65mm |
|
*大立铣直径 |
End milling dimension (Max) |
Ø30mm |
|
刀库 |
Magazine |
|
|
刀库容量 |
Capacity |
10 tools |
|
*大刀具尺寸(满刀/邻空刀） |
Tool diameter (Max) |
Ø 104mm(with adjacent tool)
Ø160mm |
|
*大刀具重量 |
Tool weight (Max) |
6KG |
|
换刀时间 |
Time-tool changing |
6 Seconds |
|
工作台 |
Table |
|
|
工作台尺寸（长×宽） |
Table length×width |
800×260mm |
|
主轴端到工作台面距离 |
Distence spindle-table |
75-475mm |
|
T型槽(槽宽/间距/数量) |
T-slot(size/distance/number) |
16mm/50mm/5 |
|
*大承载重量 |
Load(Max) |
150KG |
|
行程 |
Travel |
|
|
X轴 |
X axis |
400mm |
|
Y轴 |
Y axis |
230mm |
|
Z轴 |
Z axis |
400mm |
|
快移速度（X轴、Y轴、Z轴） |
Rapid feed(X,Y,Z axis) |
10000mm/min |
|
精度 |
Accuracy |
|
|
定位精度 |
Positioning accuracy |
±0.02mm |
|
重复定位精度 |
Repeat positioning accuracy |
±0.01mm |
|
尺寸 |
Dimensions |
|
|
外形尺寸(L×W×H) |
Overall dimension(L×W×H) |
1925×1679×2070mm |
|
包装尺寸(L×W×H) |
Packing size(L×W×H) |
2020×1780×2220mm |
|
净重/毛重 |
Net weight/Gross weight |
1700/1900KG |
|
水箱容积 |
Tank capacity |
160L |
