型号 |
Type |

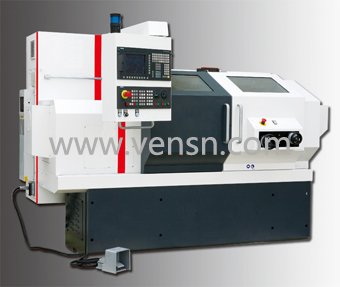

VSL44CNC |
|
产品编号 |
Item No |
C1304400 |
|
电气容量 |
Electrical connection |
|
|
总电机功率 |
Total connection |
18.5 kW 400 V ~50 Hz |
|
主轴电机功率 |
Power of the spindle motor |
8 kW (S1 mode 7kW) |
|
冷却泵功率 |
Coolant pump |
270 W |
|
水箱容积 |
Tank capacity |
99 L |
|
液压系统 |
Hydraulic system |
|
|
电机功率 |
Motor power |
750 W |
|
油箱容积 |
Tank capacity |
50 L |
|
加工范围 |
Machine data |
|
|
主轴中心高 |
Centre height |
223 mm |
|
主轴中心宽度 |
Centre width |
850 mm |
|
拖板上*大工件回转直径 |
Turning Ø over cross slide |
ø240 mm |
|
床身上*大工件回转直径 |
Turning Ø over lathe bed |
ø446 mm |
|
马鞍上*大工件回转直径 |
Turning Ø in the bed bridge |
ø520 mm |
|
主轴 |
Spindle |
|
|
主轴转速 |
Spindle speed |
3'000 rpm |
|
主轴锥度 |
Spindle taper |
MT 6 |
|
主轴孔径 |
Spindle hole |
Ø 52 mm |
|
液压车床夹头 |
Hydraulic lathe chuck |
Ø 160 mm |
|
三爪卡盘规格 |
Jaw chuck passage |
Ø 40 mm |
|
主轴端部 |
Spindle seat |
Camlock ASA 2-5" |
|
换刀 |
Tool changer |
|
|
液压类型 |
Hydraulic type |
VDI 30 |
|
刀库数量 |
Number of tools |
8 |
|
夹持刀具宽度×高度 |
Seat height, seat width max. |
20 x 20 mm |
|
夹持刀具*大直径 |
Seat diameter max. |
ø25 mm |
|
精度 |
Accuracy |
|
|
重复定位精度 |
Repeating accuracy |
0.005 mm |
|
定位精度 |
Positioning accuracy |
± 0.005 mm |
|
X轴 |
X axis |
|
|
行程 |
Travel |
250 mm |
|
进给速度 |
Feed speed |
15'000 mm/min |
|
滚珠丝杆螺距 |
Ball screw |
25 mm × P5 mm × C3 |
|
Z轴 |
Z axis |
|
|
行程 |
Travel |
760 mm |
|
进给速度 |
Feed speed |
15'000 mm/min |
|
滚珠丝杆螺距 |
Ball screw |
40 mm × P5 mm × C3 |
|
尾座 |
Tailstock |
|
|
尾座套筒内孔锥度 |
Tailstock seat |
MT 4 |
|
尾座套筒尺寸 |
Tailstock - sleeve diameter |
52 mm |
|
尾座套筒行程 |
Tailstock - sleeve travel |
165 mm |
|
体积 |
Dimensions |
|
|
外形尺寸 |
Length x Width x Height (open) |
2230x1580x1795mm |
|
总重量 |
Total weight |
2'100 kg |
