一、概述

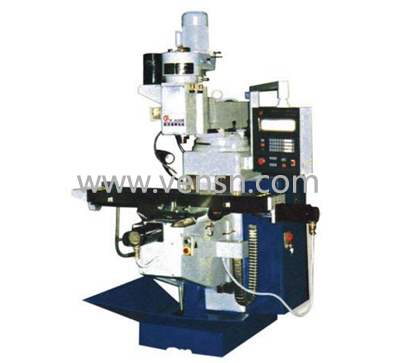

VS-5325A型数控摇臂铣床是结合数控、电子、机电一体化技术和工艺生产的一种多功能、高自动化、高精度、高可靠性的数控铣床，三坐标自动控制。适用于工各种形状复杂、精度要求较高零件的单件及批量生产。如凸轮、样板、弧形槽等。广泛地用于机械加工等各行业、也可用于数控加工实习中心作培训教学之用。
二、结构特点
■ 自动、手动、点动、单段、空运行、手轮进给
■ 直线、圆弧功能
■ 刀具、间隙补偿功能
■ 程序跳段功能
■ 辅助功能
■ 宏程序及子程序功能
■ 零点偏置功能
■ 拷贝、复制、粘贴、删除等编辑功能
■ 自诊断功能
■ 标准RS-232接口
■ 48KB/63程序储存容量
三、主要技术参数
|
项目
|
单位
|
性能参数
|
|
工作台行程X轴
|
mm
|
750
|
|
工作台行程Y轴
|
mm
|
380
|
|
套筒行程Z轴
|
mm
|
127
|
|
升降台升降行程
|
mm
|
440
|
|
主轴孔锥度
|
|
R8
|
|
主轴转速范围
|
rpm
|
67-4600
|
|
主电机功率
|
kw
|
1.3/1.8
|
|
步进电机驱动转矩（X、Y）
|
N．M
|
15
|
|
步进电机驱动转矩（Z）
|
N．M
|
11
|
|
进给速度范围（X、Y）
|
Mm/min
|
0-2000
|
|
进给速度范围（Z）
|
Mm/min
|
0-600
|
|
精度分辨率
|
mm
|
0.004
|
|
定位精度
|
mm
|
0.025/300
|
|
重复定位精度
|
mm
|
0.015
|
|
外形尺寸(长×宽×高)
|
mm
|
2330×1680×2100
|
|
净重
|
|
|
说明：
1、由于产品不断改进，以上机床外观仅供参考。
2、此机床以整体运输，搬动时非常麻烦，进教室时要求教室门宽至少在1.8米。
3、货到时需方负责处理卸货、安置固定方位地址，供方负责调试。
