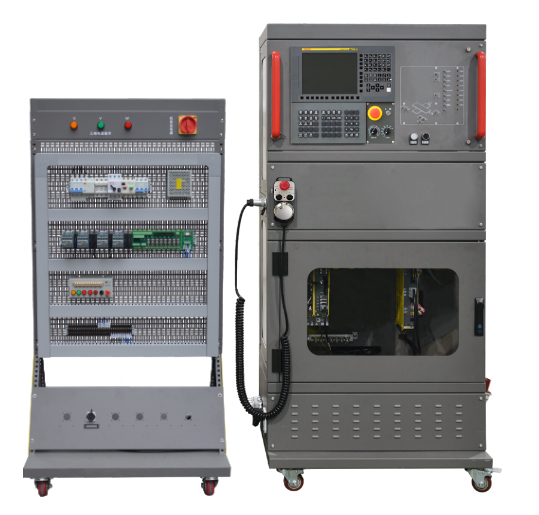

VS-569A型0i TF数控车床实训设备

一、设备概述

VS-569A型0i TF数控车床实训设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，该设备是根据职业学校数控维修专业教学特点，结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的实训设备，该设备采用模块化结构，通过不同的组合，完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护维修等实训项目，满足企业对这类型人才的需求，还适合数控装调工的职业技能鉴定。

二、技术参数

（1）电气控制单元参数

1）电源：三相五线 AC 380V±10%  50Hz；2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1800；3）漏电保护：漏电动作电流≤30mA；4）缺相自动保护、过载保护

（2）电气安装实训单元参数

1）电源：三相五线 AC 380V±10%  50Hz；2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1600；3）漏电保护：漏电动作电流≤30mA；4）缺相自动保护、过载保护

（3）数控机床功能部件单元参数

1）电源：三相五线 AC 380V±10%  50Hz；2）外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1400；3）丝杠行程：280mm；4）丝杠参数（直径mm/螺距mm）:16/05；5）重量：125Kg。
