一、设备功能说明

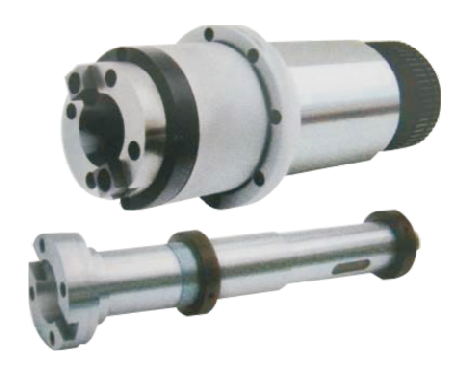

  VS-562型主轴拆装部件实训设备是具有代表性的精密主轴，该部件采用真实加工中心主轴，主要是为解决数控机床主轴机械拆装项目的实训难问题和方便教师讲解主轴结构而特别设计的，在传统的数控机床主轴机械拆装实训中，一般采用真实机床来进行机械拆装训练，其教学成本高、损耗大，机床部件重导致拆装难度大、精度恢复不易等实际难题，很难开展全员的拆装与精度检测实训，该主轴拆装部件是提炼了真实机床在拆装过程中的核心技能，即学生主要是拆装主轴的结构部件，例如主轴、主轴套筒、前轴承、后轴承、主轴拉杆、碟形弹簧等，该设备是把这些部件集成到一台主轴上进行练习，这样既节约了成本，又训练了核心技能。主轴全部零件均为精密加工，主轴轴承皆用高刚性，高速，高精度轴承。结构上采用模块化，出厂时经过主轴容许转速、跑合曲线圆检验和动平衡精度检验等检验方式。

VS-562型主轴拆装部件实训设备由主轴、前轴承、前轴承隔套、前轴承螺母、主轴套筒、后轴承、后轴承隔套、前后法兰、皮带轮、主轴拉杆、碟形弹簧等组成。主轴轴承皆用高刚性，高速，高精度轴承，轴承配置以最佳化跨距，最佳化精密公差配合来设计，轴承采用成对的角接触轴承。主轴刀杆的自动夹紧机构采用同真实机床主轴完全相同的机械结构。

  VS-562型主轴拆装部件实训设备配有专用的钳工安装台架，方便学生拆装主轴，并且钳工台上有明确的工具摆放区域，能够让学生学习主轴结构的同时让学生养成分类摆放工具的习惯。

二、技术参数

1.  转速：6000RPM

2.  轴管外径：Φ90mm；

3.  主轴中心至立轴线轨滑块安装面距离：450MM

4.  刀把型式：BT30；

5.  拉爪型式：45°

6.  主轴拉刀力：5 KN±10%

7.  测试棒前端数：≤ 1μm

8.  测试棒：≤ 8μm/300mm

9.  拉杆型式：标准

10. 润滑方式：油脂
