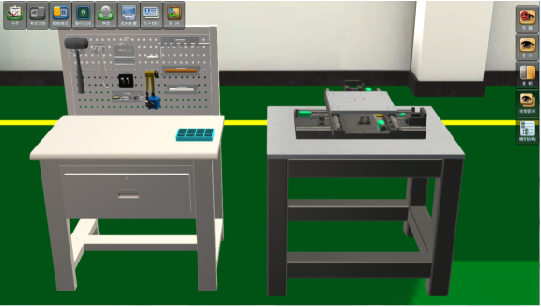

VS-SWS43A型数控十字滑台装调仿真软件是一套高度仿真的仿真软件，它能够让学生对十字滑台的机械结构进行拆装学习，在安装过程中正确的使用工具，同时学习安装工艺，可以无损耗的对十字滑台进行拆装学习。使用该套软件如遇到不知道该如何进行安装时，在该软件下方有文字提示，每个安装步骤都有一个安装说明来提示使用者如何进行安装，同时，当使用者选用配件进行安装时，会在相应的安装位置提示出高亮区域，从而让使用者更清楚明白的知道十字滑台的机械结构以及安装方法。

软件按内容分成4个模块，分别为“VS-552A十字滑台拆卸”模块，“VS-552A十字滑台Z轴安装与精度检测”模块，“VS-552A十字滑台X轴安装与精度检测”模块，“VS-552A十字滑台垂直度检测”模块。

VS-552A十字滑台拆卸

本模块主要讲解如何对十字滑台进行正确的拆卸，详细的介绍了如何拆卸滑台面，X轴和Z轴导轨及丝杆机构的拆卸步骤。以及应使用哪种工具进行拆卸，部件的名称等等内容。

VS-552A十字滑台Z轴安装与精度检测

本模块具体内容如下：

1、Z轴平台检查与清理

2、Z轴直线导轨安装

3、Z轴导轨1上母线直线度精度检测

4、Z轴导轨1侧母线直线度精度检测

5、Z轴两导轨间的等高度检测

6、Z轴两导轨间的平行度检测

7、安装Z轴丝杆机构

8、直线导轨与Z轴滚珠丝杆上母线的精度检测

9、直线导轨与Z轴滚珠丝杆侧母线的精度检测

10、安装X轴平台

VS-552A十字滑台X轴安装与精度检测

本模块具体内容如下：

1、X轴平台检查与清理

2、X轴直线导轨安装

3、X轴导轨1上母线直线度精度检测

4、X轴导轨1侧母线直线度精度检测

5、X轴两导轨间的等高度检测

6、X轴两导轨间的平行度检测

7、安装X轴丝杆机构

8、直线导轨与X轴滚珠丝杆上母线的精度检测

9、直线导轨与X轴滚珠丝杆侧母线的精度检测

10、安装滑台面

VS-552A十字滑台垂直度检测

本模块主要介绍如何测量十字滑台的垂直度以及当精度不对时如何进行调节以满足精度要求。

软件优势

由于VS-552A十字滑台实训设备是一套对十字滑台进行反复拆装以及精度检测的设备，它能够锻炼学生的动手能力以及掌握机床精度检测方法，同时还能增加学生的学习兴趣，在拆装十字滑台的同时让学生对十字滑台的机械结构，以及滑台工作原理有一个更深入的了解，为学生将来的进阶学业打好坚实的基础，为老师上课带来便利。但是，硬件拆装难免会发生设备配件的损耗，特别是初学者的不规范拆装更加为硬件带来致命的损害，如何进行避免呢？因此我们对该硬件拆装设备配套了相应的装调仿真软件，它不会像硬件一样会老化磨损，这样既节约了成本，又训练了核心技能，为实际滑台安装和检测，提供了有力的支持。软件有观察/焦点模式，学生可以360°视角来观察滑台的拆装和精度检测，身临其境；软件的“练”模式相当于老师教，然后学生进行操作一样，这样可以对之前学到的知识进行巩固；软件的“考”模式可以对学生的掌握的知识进行查漏补缺，发现自己的薄弱项，从而有针对性的提高自我；此外软件还具有部件提示功能，可帮助学生更快熟悉该设备。

软件实训项目

1、十字滑台机械拆卸实训

2、十字滑台的机械安装实训

3、滚珠丝杆副的认识、直线导轨副拆装

4、十字滑台机械结构的认识

5、检查导轨滑块接触面、螺母座接触面与工作台的平行度。

6、检查导轨的平行度与直线度

7、十字滑台的垂直度检测
