VS-156A型电气安装与维修实训考核装置

一、概述

VS-156A型电气安装与维修实训考核装置，是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，而开发的一种通用实训平台。非常适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。

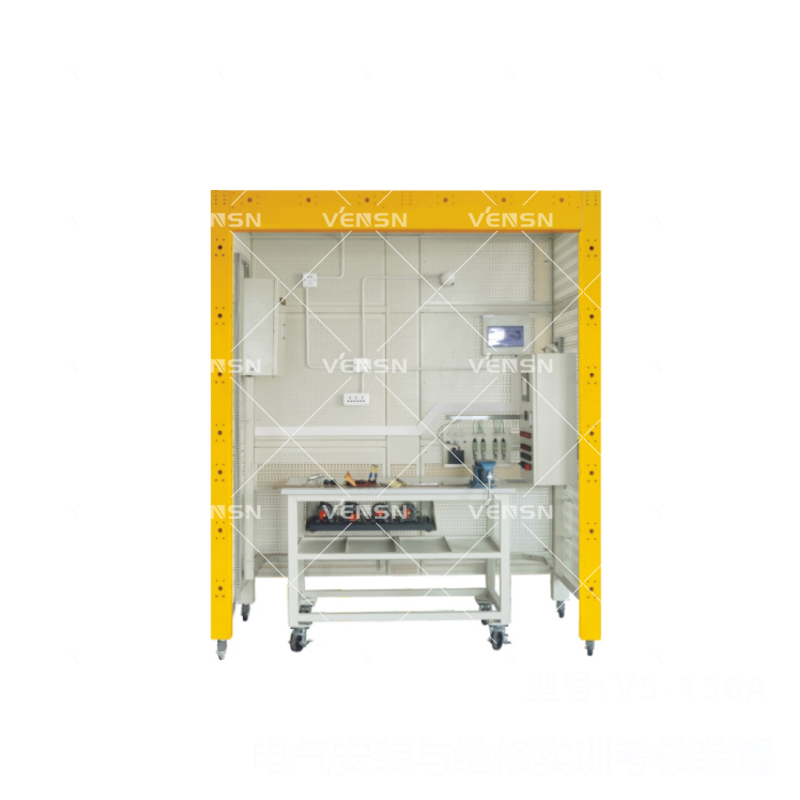

  VS-156A型电气安装与维修实训考核装置，采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。★钢制镂空方形樑骨的使用，使该装置结构牢固，外形美观，便于连接，更主要的是能实现暗管掩引等技术的真实操作，并实现两套，四套设备的联合使用。★新型电源控制模块，结构精巧，功能强大，配置有电源指示，三相漏电保护，紧急停止开关，安全插座引孔，与装置竖梁完美衔接，作为设备入线控制，让设备的安全系数再次提升了一个等级。★挂板支架的设计，让挂板安全牢固的安装于设备上面，不占用空间，挂板可随时更换，搭配机床智能考核装置，让装置的功能进一步的得到发挥。

VS-156A型电气安装与维修实训考核装置，可进行电工安装。如桥架安装、PVC管安装、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。

VS-156A型电气安装与调试实训考核装置，具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、3人组、4人组……，单面、双面等不同的方式。长度组合是基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。建议最长不超过3个0.8米的基本组合单元。

VS-156A型电气安装与维修实训考核装置，也可以为水电安装工等有电气安装要求的各岗位群提供实训考核。

VS-156A型电气安装与维修实训考核装置是一个多用途的实训平台。

VS-156A型电气安装与维修实训考核装置是2011-2019年全国职业技能大赛中职组电气安装与维修项目唯一指定产品。

二、技术参数

1)工作电源：三相五线 供电  AC 380 V/220 V ±7.5%  50 Hz；

2)工作环境：用绝缘地板（或使用绝缘地毯）；

3)实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4)实训装置外形尺寸：见配置清单

5)实训装置材料：钢板。钢板厚度≥1.5mm；

6)最大功率消耗  ≤1.5KW

7)安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
