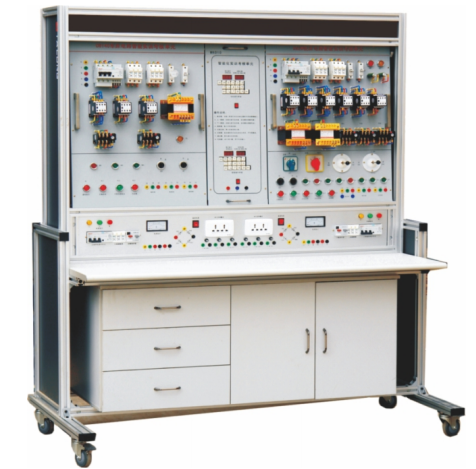

一、设备概述

本设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际过程和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。

本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》、《电机与变压器》等课程和非机电类专业的必修课程模块或选修课程模块《电机控制电路》、《机床电路维修》的教学与实训。

本设备也适合技工学校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工初、中级班的培训和实操。

二、设备技术指标

1.外型：整体尺寸 1525mm×750mm×1790mm；

2.实训台架的材料：铝木结构；

3.电源： （以下是实训台单面参数，另一面相同）

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线  380V 接插式2组、220V接插式2组、220V插座式4组

3)固定直流输出：24V/1A，2组、+12V/0.5A，2组、-12V/0.5A，2组、5V/0.5A，2组。

4.接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；

5.指针式电压表：时刻监控电网电压变化；

6.整流桥：2组。

7.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
