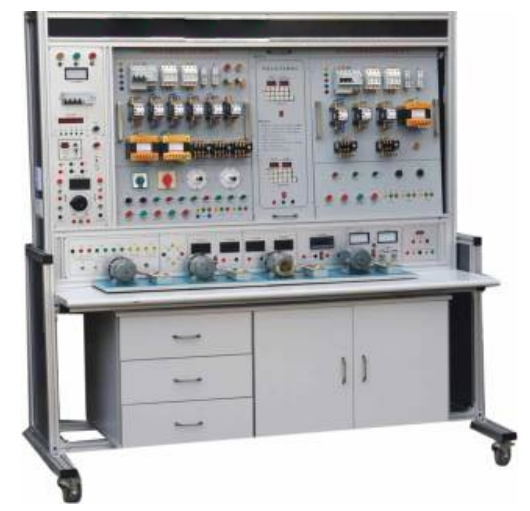

一、概述

本设备适合高等职业学校和中等职业学校机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和《电机与电气控制》、《电机与拖动》、《电机与变压器》、《机电设备维修》、《电气设备维修》、《机床控制电路》、《可编程控制器技术》、《PLC及其应用》等课程的教学与实训，非电类专业的《电工技术》或选修课程电机与电气控制》、《电机与拖动》、《机电设备维修》、《电气设备维修》、《机床控制电路》的教学与实训；也适合技工学校维修电工专业、安装电工专业和社会电工培训班的教学与实训。

本装置还可用作职业技能鉴定部门电工上岗操作证，电气设备安装和电气设备维修工种初级、中级技术等级鉴定的考核设备。电气设备安装和电气设备维修高级、技师技术等级的编程控制技术和变频调速技术的培训和考核，也可应用本设备。

该装置为学生形成的电工技能，掌握电气设备安装与维修的专业知识和技能、掌握工作过程知识，形成电气职业岗位的职业能力，提供良好的条件。

二、设备技术指标

1.外型：整体尺寸 1755mm×750mm×1790mm；

2.实训台架的材料：铝木结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)交流输出：

固定：三相五线  380V 接插式1组、220V接插式1组、220V插座式3组、可调：0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）

3)直流输出：

固定：励磁电源 110 V/0.5 A  1组、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。

可调：电枢电源 0～220V/1.5A  1组（有电压表监控输出）、0～24 V 可调2 A 1组（有电压/电流表实施监控输出状态）；

4.接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；

5.实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。

6.误操作记录装置：误操作报警、记录、切断相应电源功能。

7.仪表/表头：

1） 内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化；

2） 实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；

8.整流桥：1组。

9.实训用变压器：（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能）

10.保护：短路保护、过载保护、欠压保护、漏电保护，漏电保护动作电流≤30mA。
