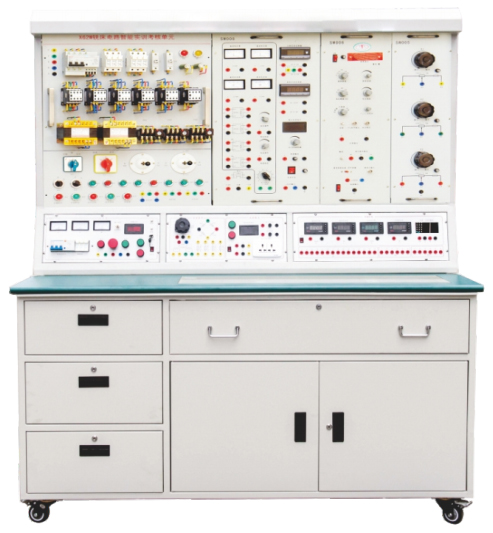

一、概述

本设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位技能要求，按照职业学校教学和实训要求研制和开发的产品。

本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》《电机与变压器》《可编程控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。

本设备也适合技工学校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

二、设备技术指标

1.外型：整体尺寸 1570mm×750mm×1790mm；

2.电源及仪表：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)控制屏材料采用铁质材料，表面处理采用双层亚光密纹喷塑技术处理；

交流电源模块：配置一组电源通过启、停按钮控制电源的输出，并配置急停按钮；配置0～450V指针式交流电压表和电压指示切换开关，用于监视装置的电网电压；配置线电压380V和相电压220V两种电源输出接口；电源输出配置短路保护功能；配置单相电源插座、三相电源插座； 配置0～250/0.5kVA可调交流电源一个；

交流仪表模块：

数字式交流电压表：测量范围为0～500V；

数字式交流电流表：测量范围为0～5A；

功率、功率因数表：通过键控、数显窗口实现人机对话的智能控制模式。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及判断负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询；

直流仪表模块：

数字直流电压表：测量范围为0～500V；

数字直流电流表：测量范围0～5A；

直流输出模块：配置±12V/0.5A电源一组（带过流保护）；配置±5V/0.5A电源一组（带过流保护）；配置DC220V/0.5A励磁电源一组（带过流保护）；配置DC0～220V/2A电枢电源一组, 具有过压、过流、工作指示等功能，出现过流和短路时能迅速切断电源并发出告警等安全保护功能；

实训器件模块：配置1N5408整流二极管4个，用于能耗制动电路；配置75Ω/75W功率电阻3个，用于降压启动电路；配置10Ω/25W功率电阻1个，用于能耗制动电路；配置500Ω/25W可调电阻1个；配置原变220V副边 6.3V/0.5A 26V/1A的变压器1个（带过流保护）；

保护：短路保护、过载保护、漏电保护，漏电保护动作电流≤30mA。

实训桌：铁质喷塑，防火高密度板桌面，带抽屉、吊柜等；

实训导线：满足实训所需，护套质量可靠，导线柔软，优质纯铜；

1.   本设备可完成的典型实训项目举例

1.   三相交流异步电动机机械特性实验；

2.   直流电动机机械性能特性实验；

3.   交流异步电动机的点动、单向连续转动的控制电路连接；

4.   接触器联锁的三相交流异步电动机正、反转控制电路的连接；

5.   按钮联锁的三相交流异步电动机正、反转控制电路的连接；

6.   按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

7.   三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

8.   三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

9.   三相交流异步电动机反接制动控制电路的连接；

10.  多台（3台及以下）电动机的顺序控制电路的连接

11.  电动机的往返行程控制电路的连接；

12.  双速电动机调速控制电路的连接；

13.  步进电机控制实训

14.  简单的继电器程序控制电路连接；

15.  普通车床控制电路的连接；

16.  CA6140车床电气控制电路单元常见故障检查与排除，（ 16个故障现象，可用PLC挂板控制）：

17.  X62W铣床电气控制电路单元常见故障的检查与排除（16个故障现象，可用PLC挂板控制）：

18.  面板功能参数设置和操作实训；

19.  变频器对电机点动控制、启停控制；

20.  电机转速多段控制；

21.  工频、变频切换控制；

22.  基于模拟量控制的电机开环调速；

23.  基于面板操作的电机开环调速；

24.  变频器的保护和报警功能实训；

25.  基于PLC模拟量控制的变频器开环调速；

26.  基于PLC模拟量控制的变频器闭环调速；
