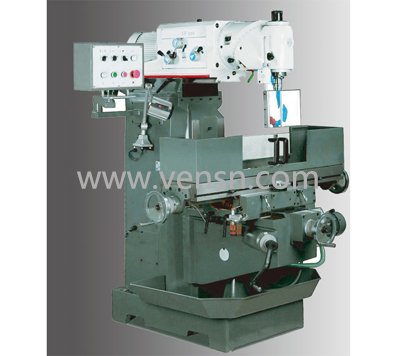

型号 |
Model |
VSLF100 |
|
产品编号 |
Code No. |
Z2210000 |
|
加工范围 |
CAPACITY |
|
|
钻孔直径 |
Drilling capacity(max.) |
ø50mm |
|
面铣直径 |
Milling capacity cutter head(max.) |
ø125mm |
|
立铣直径 |
Milling capacity end mill cutter(max.) |
ø25mm |
|
主轴 |
SPINDLE HOLDING FIXTURE |
|
|
主轴锥度 |
Spindle holding fixture |
ISO40(DIN2080,DIN69871) |
|
套筒直径 |
Sleeve diameter |
no sleeve |
|
套筒行程 |
Sleeve travel |
0 |
|
钻铣头 |
DRILL-MILL HEAD |
|
|
主轴回转角度 |
Head rotation |
360° |
|
主轴转速 |
Spindle speed |
45-1660rpm |
|
Z轴手动行程 |
Z-axis travel manual |
380mm |
|
十字工作台 |
CROSS TABLE |
|
|
工作台（长×宽） |
Tabel(LxW) |
1120x260mm |
|
X轴自动行程 |
X-axis travel automatic |
600mm |
|
Y轴自动行程 |
Y-axis travel automatic |
300mm |
|
工作台进给（9级） |
Table feed(9 steps) |
24-402mm/min |
|
T型槽尺寸宽度/距离/数量 |
T-slot size/distance/number |
14mm / 63mm / 3 |
|
主轴端面至工作台面*大距离 |
Distance spindle-cross table(max.) |
480mm |
|
电机 |
ELECTRIC SUPPLY |
|
|
电机功率 |
Motor |
2.2KW 380V-50Hz |
|
冷却泵电机功率 |
Motor coolant pump |
40W |
|
外形尺寸及重量 |
DIMENSIONS AND WEIGHT |
|
|
外形尺寸（长×宽×高） |
size(L×W×H) |
1655x1325x1730mm |
|
包装尺寸（长×宽×高） |
packing size(L×W×H) |
1600x1520x2220mm |
|
净重/毛重 |
Net weight/Gross weight |
1200/1320kg |
