VSLZ02/VSLZ04 万能工具铣床

产品分类：数控车床铣床加工中心产品型号：VSLZ02/VSLZ04 品牌：文圣产地：上海价格：询价

产品简介：

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

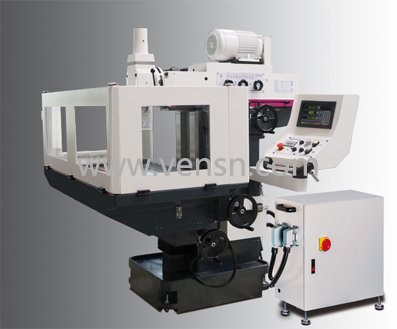

VSLZ02/VSLZ04型万能工具铣床

`产品型号`	`Model`	`VSLZ02`	`VSLZ04`
`货号`	`Article no.`	`Z3346220`	`Z3346240`
`机器参数`	`Machine data`
`电气参数`	`Electrical connection`	`400V/3Ph ~50Hz`	`400V/3Ph ~50Hz`
`总功率`	`Total consumption`	`4 kW`	`5,4 kW`
`快移电机功率`	`Motor rapid traverse / feed`	`0,375 kW`	`0,75 kW`
`水泵电机功率`	`Engine coolant pump`	`95 W`	`95 W`
`钻铣能力`	`Drilling-milling`
`钢件钻销直径`	`Drilling capacity steel (S235JR)`	`Ø 20 mm`	`Ø 20 mm`
`钢件持续钻销直径`	`Duration drilling steel (S235JR)`	`Ø 16 mm`	`Ø 16 mm`
`主轴驱动`	`Spindle drive`
`驱动电机`	`Drive motor`	`2,2 kW`	`3,75 kW`
`主轴转速`	`Spindle speeds`	`50 - 1.890 min-1`	`30 - 2.250 min-1`
`齿轮档位`	`Gear stage`	`12 stages`	`18 stages`
`主轴锥度`	`Spindle taper`	`ISO 40 DIN 2080`	`ISO 40 DIN 2080`
`拉杆`	`Drawbar`	`M16`	`M16`
`主轴到工作台距离`	`Distance spindle - cross table min./max.`	`75 - 410 mm`	`40 - 440 mm`
`套筒`	`Quill`	`120 mm`	`120 mm`
`*大能到`	`Reach max.`	`100 mm`	`185 mm`
`立铣旋转角度`	`Vertical rotation range`	`± 90°`	`± 90°`
`卧铣主轴`	`Horizontal spindle`
`主轴锥度`	`Spindle taper`	`ISO 40 DIN 2080`	`ISO 40 DIN 2080`
`主轴到工作台距离`	`Distance spindle - cross table min./max.`	`70 - 400 mm`	`130 - 530 mm`
`工作台`	`Cross table`
`卧铣工作台尺寸`	`Table length x width horizontal table`	`750 x 320 mm`	`900 x 500 mm`
`T型槽尺寸/间距/数量`	`T-slot size / distance / number`	`14 mm / 63 mm / 5`	`14 mm / 63 mm / 7`
`卧铣工作台*大负载`	`Load Horizontal table max.`	`385 kg`	`500 kg`
`立铣工作台尺寸`	`Table length x width vertical table`	`880 x 250 mm`	`1.200 x 250 mm`
`T型槽尺寸/间距/数量`	`T-slot size / distance / number`	`14 mm / 63 mm / 2`	`14 mm / 63 mm / 3`
`进给`	`Traversing with feed`
`X轴（XY档）*大进给`	`X-axis (XY stage) max.`	`400 mm (manual) / 385 mm (auto)`	`600 mm (manual)/ 585 mm (auto)`
`Y轴（铣头）*大进给`	`Y-axis (milling head) max.`	`200 mm (manual) / 185 mm (auto)`	`485 mm (manual) / 465 mm (auto)`
`Z轴（XY档）*大进给`	`Z-axis (XY stage) max.`	`380 mm (manual) / 365 mm (auto)`	`400 mm (manual) / 385 mm (auto)`
`驱动速度进给/快移`	`Drive speed feed / rapid traverse`	`50 - 450 min-1 / 700 min-1`	`50 - 450 min-1 / 800 min-1`
`进给率/快移`	`Feed rate / Rapid traverse`	`8 - 450 / 1000 mm/min`	`8 - 450 / 1000 mm/min`
`尺寸`	`Dimensions`
`长宽高`	`Length x width x height`	`1.239 x 1.168 x 1.900 mm`	`1.610 x 1.825 x 1.885 mm`
`重量`	`Total weight`	`1.180 kg`	`1.450 kg`
