VS-569E型840Dsl数控五轴联动加工中心机床装调维修实训设备

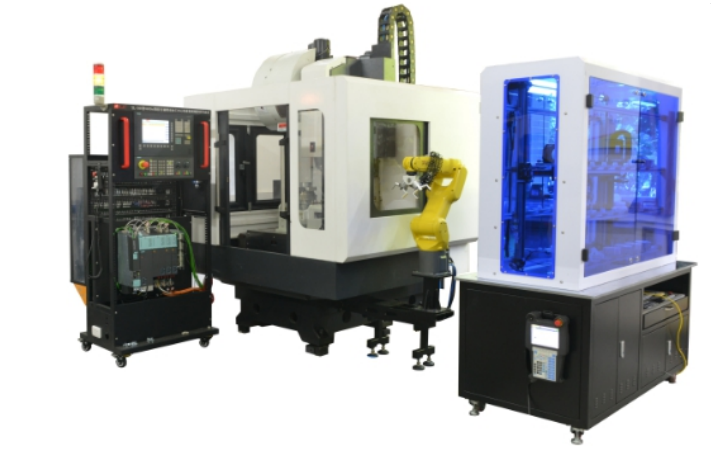

一、设备外观

二、设备概述

VS-569E型840D数控五轴联动加工中心装调维修实训设备采用模块化结构，能够完成数控五轴联动加工中心的电气装配与测试、数控加工中心功能调试与故障排除、数控五轴联动加工中心几何精度检测、数控五轴联动加工中心的维护保养等实训项目。

本实训装备是根据技师学院、职业院校数控机床装调维修工种的教学特点、技能鉴定要求，结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的实训设备，适合于技师学院、职业院校数控机床装调维修工种的学生实训、技能大赛、职业技能鉴定、社会化培训的教学与实训，能够满足企业对这类型高端复合型人才的迫切需求。

三、技术参数

（1）电气控制单元参数

1）电源：三相五线 AC 380V±10%  50Hz；

2）数控控制台尺寸：长×宽×高＝800mm×600mm×1800mm；

3）漏电保护：漏电动作电流≤30mA；

4）缺相自动保护、过载保护

（2）电气安装实训单元参数

1）电源：三相五线 AC 380V±10%  50Hz；

2）数控控制台尺寸：长×宽×高＝800mm×600mm×1600mm；

（3）VS-555D5数控机床机械单元：

1）工作台规格（长×宽）700×420mm

2）联动轴数：5轴联动

3）工作台最大载重：400 kg

4）X坐标行程：550 mm

5）Y坐标行程：400 mm

6)Z坐标行程：450 mm

7)主轴轴线到立柱导轨面距离：约453 mm

8)主轴端面至工作台面距离：约360-810mm

9)X、Y、Z进给速度：0-24000mm/min

10)X、Y、Z快速移动速度：0-48000mm/min

11)主轴最高转速: 12000 r/min

12)主轴锥孔:BT40

13)主轴功率:5.5kW

14)刀柄:BT40

15)刀库形式:机械手

16) 刀库容量:16把

17)工作台T型槽（槽数×槽宽×槽距）:3×14×110 mm

18)X、Y、Z坐标定位精度 （国标）: 0.008 mm

19)X、Y、Z坐标重复定位精度（国标）：0.006 mm

(4)台湾旭日CNCT-100数控机床五轴单元：

1)盘面直径：φ120mm

2)贯穿孔径：φ30H7

3)倾斜角度：±110°

4)最大工件负载：0°35KG；90°20KG

5)齿轮比：旋转轴1:72；倾斜轴1:120

6)最小分割精度：旋转轴/倾斜轴0.001°/0.001°

7)每分最大转速：旋转轴27.8r/p/m；倾斜轴16.7 r/p/m

8)分割精度：旋转轴30″；倾斜轴60″

9)重现精度：旋转轴/倾斜轴4″/4″

(5)KUKA KR AGILUS SIXX工业机器人单元：

1)控制轴数：6

2) 区域：706mm

3)J1轴动作范围：±170°

4)J2轴动作范围：+45°/-190°

5)J3轴动作范围：+156°/-120°

6)J4轴动作范围：±185°

7) J5轴动作范围：±120°

8) J6轴动作范围：±350°

9) 机械手腕搬运重量：6KG

10) 位置反复精度：＜±0.03mm

11)机器人包含全套工装气动夹具、立体货架等。
