一.  设备功能说明

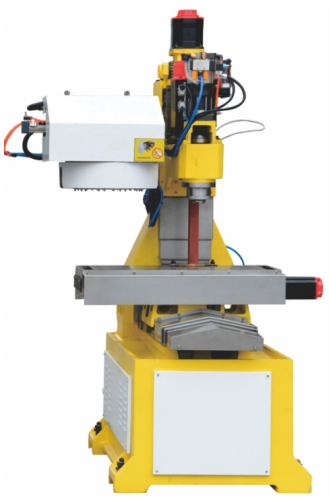

加工中心机床模块是一台 X、Y、Z三轴伺服控制立式加工中心，结构及外形尺寸紧凑合理，主轴为伺服电机驱动。刀库类型为斗笠式（或选机械手式），底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在底座的内部分布着的加强筋，滑座为箱体式结构，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。

X、Y、Z向导轨均为台湾H级直线导轨，配合自动强制润滑，实现机床的高速运动；X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度；采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达10000rpm；主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；

X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；采用高质量的10把斗笠刀库换刀准确，最短路径换刀，换刀时间短，效率高，经百万次运转测试，符合可靠性要求；刀库带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命； 采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；

二.  技术参数

1、行程

X轴：420mm

Y轴：240mm

Z轴：400mm

主轴端面至工作台面距离：80~480mm

主轴中心至立柱导轨面距离：315mm

2、工作台

工作台面积：800×260mm

工作台最大负荷：150kg

T型槽（槽×宽×中心距）：5×16×50

3、主轴

主电机功率： 3.7kw

X/Y/Z轴电机：X/Y :0.75kw/3.5Nm   Z :1.2kw/7Nm

主轴内锥：BT30

主轴转速：100~10000rpm

4、刀库

刀具容量：10把

最大刀具直径（邻/空）：φ60/φ100mm

最大刀具长度：200mm

最大刀具重量：5kg

5、外形尺寸：

外形尺寸：长（mm）×宽（mm）×高（mm）＝830×1000×1800；

重量：1000KG
