一、设备功能说明

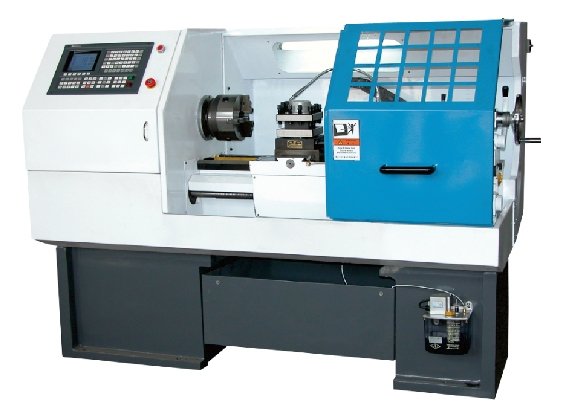

数控车床采用真实的数控车床结构， X、Z轴由伺服电机控制，主轴由变频器控制，并带有光电编码器，X、Z轴拖板采用滚珠丝杆进行传动，刀架为四位电动刀架，可以进行轴类、盘类、沟槽、任意锥面、球面及各类圆柱螺纹、圆锥螺纹工件的加工实训。

机床的导轨采用硬轨、丝杆采用滚珠丝杆，传动采用联轴器直连的方式。整体结构采用树脂砂铸件，防护为半防护，外形美观实用。

二、技术参数

1.   床身上最大工件回转：320mm

2.   最大工件长度：500mm

3.   X向行程：220mm

4.   Z向行程：550mm

5.   主轴功率：3KW

6.   主轴转速：300-2200转/分

7.   主轴通孔直径：Φ48mm

8.   X向快移速度：3000mm/min

9.   Z向快移速度：5000mm/min

10.  最大切削进给速度： 2500mm/min

11.  电动刀架规格：LD4B

12.  刀具截面尺寸：20X20mm

13.  尾座套筒锥度：莫氏4号

14.  尾座套筒行程：110mm
