一、设备功能说明

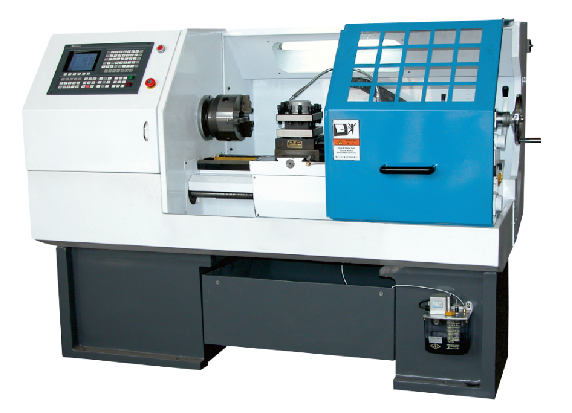

数控车床采用真实的数控车床结构， X、Z轴由伺服电机控制，主轴由变频器控制，并带有光电编码器，X、Z轴拖板采用滚珠丝杆进行传动，刀架为四位电动刀架，可以进行轴类、盘类、沟槽、任意锥面、球面及各类圆柱螺纹、圆锥螺纹工件的加工实训。

机床的导轨采用硬轨、丝杆采用滚珠丝杆，传动采用联轴器直连的方式。整体结构采用树脂砂铸件，防护为半防护，外形美观实用。

二、技术参数

1. 床身上最大工件回转：320mm
2. 最大工件长度：180mm
3. X向行程：200mm
4. Z向行程：180mm
5. 主轴功率：3KW
6. 主轴转速：300-2200转/分
7. 主轴通孔直径：Φ43mm
8. X向快移速度：3000mm/min
9. Z向快移速度：5000mm/min
10. 最大切削进给速度： 2500mm/min
11. 电动刀架规格：LD4B
12. 刀具截面尺寸：20X20mm
