一、设备功能说明

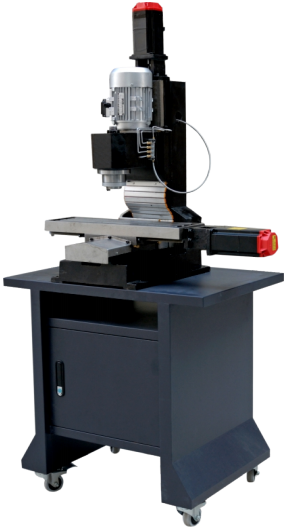

数控铣床采用真实的仪表铣床结构， X、Y、Z轴由伺服电机控制，主轴由变频器控制，X、Y、Z轴拖板采用滚珠丝杆进行传动，Z轴需要配置带抱闸的电机，可以进行铝材等工件的加工实训。

机床的导轨采用硬轨、丝杆采用滚珠丝杆，传动采用联轴器直连的方式。整体结构采用树脂砂铸件，外形美观实用。

二、设备实训项目

1、  数控铣床加工实训

2、  数控铣床调试实训

3、  重力轴的抱闸控制实训

4、  数控铣床的维修实训

三、技术参数

1、  工作台面积 长(mm)×宽(mm)：550×160

2、  T型槽 数量-宽(mm)–间距(mm)：3-12-42

3、  工作台最大承载(kg)：40

4、  X轴行程(mm)：320

5、  Y轴行程(mm)：170

6、  Z轴行程(mm)：280

7、  主轴端面至工作台(mm)：50-330

8、  主轴中心至立柱导轨面(mm)：185

9、  主轴最高转速（Rpm）: 1500

10、 快速移动速度：X/Y/Z （m/min.）:4

11、 切削进给速度（mm/min）:2000

12、 外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1700；

13、 机床重量：120KG
