一、设备概述

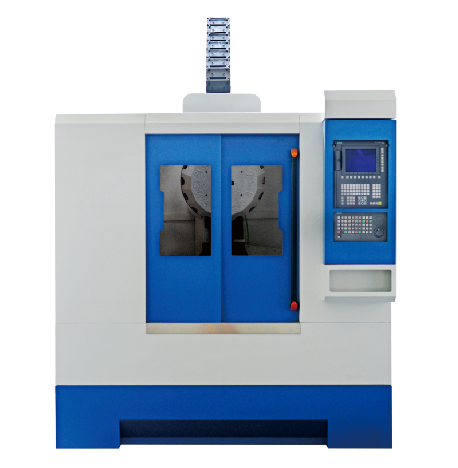

  VS-557A型钻工中心实训设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块、《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》等课程的教学与实训。

VS-557A型钻工中心实训设备也适合技工学校机电类专业的《电气设备维修》、《数控设备维修》等课程的实习，还适合职业培训学校的维修电工的高级班，维修电工的技师班，维修电工的高级技师班以及数控装调维修工的培训、数控加工培训和职业技能鉴定。

二、技术参数

1.  工作台尺寸：600*400mm；

2.  行程（X/Y/Z轴）：500/400/300；

3.  主轴中心至立轴线轨滑块安装面距离：450MM

4.  工作台T型槽：3-14*100；

5.  主轴锥孔/安装直径：BT30/Æ100

6.  最大主轴转速：12000rpm

7.  最大钻孔直径/最大螺孔：16/M12

8.  主轴联结方式：直联(机械式打刀)

9.  主轴电机功率（额定）：5Kw

10. 三轴电机联结方式：直联

11. 快移速度（X/Y/Z）：48/48/48M/MIN

12. 定位精度(全行程)：≤0.01MM

13. 重复定位精度：≤0.006MM

14. 工作台承重：250Kg

15. 机床重量：3t

供电要求：3～380V士10%。10KVA
