一、概述

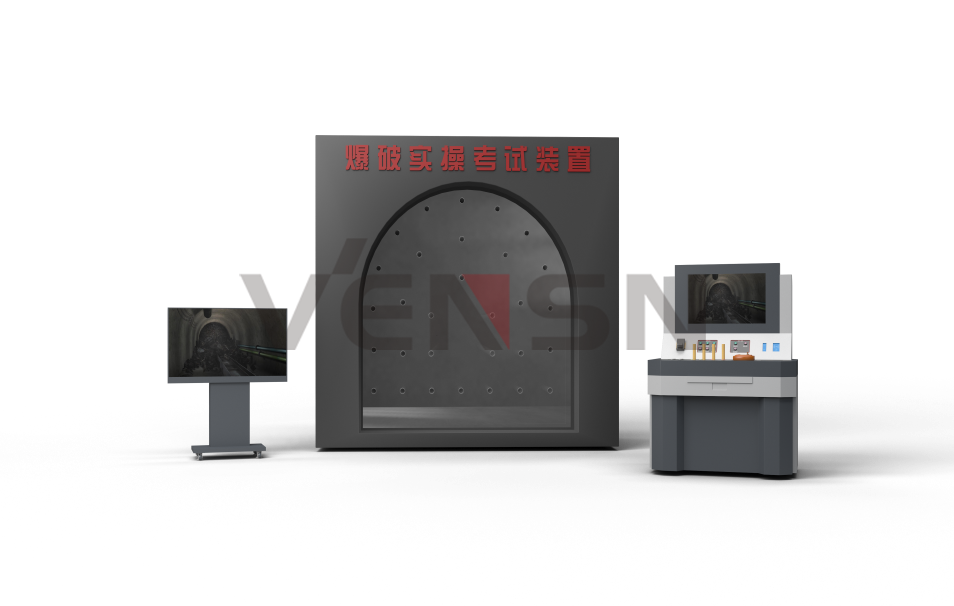

1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

2、该装置完整的体现整个爆破作业标准的检查和操作工作流程，让学员真实的学到井下爆破的各种行为规范和技术技能。同时能对爆破工考核，软件中每一个操作步骤与标准进行比对判分，考员登录身份证识别或输入即可进入考核界面，并能把考试情况和考试成绩实时上传到管理系统。

二、技术参数

1、规格：长*宽*高=1400*800*1400；

2、硬件配置：

（1）主机：①CPU：酷睿I3；②硬盘：固态120G；③内存：8G；

（2）显示器：32寸显示屏。

（3）操作柜尺寸：长×宽×高=800mm×600mm×1000mm；

（4）实操自动打分系统

3、爆破器材

（1）模拟毫秒延期电雷管一套；

（2）模拟炸药一套；

（3）黏土炮泥模型一套；

（4）水炮泥袋一套

（5）发爆器1台；

（6）放炮母线5米；

（7）连接线5米；

（8）绝缘胶布1卷；

（9）竹签1根；

（10）口哨1个；

（11）炮棍1根；

（12）掏勺1个；

（13）便携式甲烷检测报警仪1台

三、系统构成

1、煤矿井下爆破作业实操培训系统

按照章节目方式，分别以三维视频及虚拟仿真操作的实现方式，从对知识点的学习，对岗位环境及设备的认知，最后到岗位工艺流程及设备的互动操作，由浅及深，更方便学员的自主学练习及协助教师教学。

（1）爆破基础知识

1）爆破概述

2）雷管结构

3）炸药

4）导火索

5）岩巷与煤巷炮眼布置

6）装药方式

7）爆破网络联线

8）放炮器的使用

9）打眼

10）装药

11）联线

12）封孔

13）一炮三检

14）三人连锁放炮

15）起爆

16）爆破后工序

（2）爆破工艺虚拟仿真操作

2、考试科目

科目	考试内容	设备配置	可操作内容
K1	爆破前安全准备	1.工作台； 2.发爆器； 3.模拟炸药； 4.模拟电雷管； 5.木（竹）扦； 6.电雷管箱； 7.炸药箱。	1.发爆器安全检查； 2.电雷管安全检查； 3.炸药安全检查； 4.起爆药卷安全制作。
K2	装药、连线安全操作	1.炮眼布置的工作面模型； 2.爆破母线； 3.模拟炸药； 4.模拟电雷管； 5.炮泥、水炮泥 6.便携式甲烷检测报警仪。 7.导通表； 8.吹眼器； 9.炮棍。	1.清孔与验孔； 2.装药； 3.封泥 4.连线安全操作。
K3	起爆安全操作及拒爆、残爆安全处理	1.发爆器； 2.爆破母线； 3.口哨。	1.起爆准备； 2.发爆器充电 3.起爆操作； 4.起爆后操作 5.全网路拒爆原因查找； 6.拒爆残爆安全处理。

四、可实现实训内容

1、炮眼布置：按现场实际布置方式布置；

2、装炮及联线；

3、掘进工作面爆破；

4、放炮器性能检查及正确操作。

五、制作工艺及材料

模拟工作面模型：主体采用钢木结构，正面、左侧面、右侧面采用4mm厚透明有机玻璃，顶部后面采用木板封装。
