一、概述

1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

2、系统根据煤矿提升机操作作业安全技术实际操作考试标准实现。由实操装置模型和操作软件系统组成，以实操装置为基础，配合操作软件实现自动打分。在进行考核操作前，需要使用身份证验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。

3、软件系统连接到考核管理平台，可对考试人员进行管理。管理功能包括人员信息采集，人员工种，等参数设置，考核安排，考试信息存储，考试信息查阅。

二、系统构成

1、煤矿提升机操作作业考试系统

（1）训练和考核过程，需要动手操作开关按钮等控制部分时，使用操作模型上的开关按钮，完成对应操作。考试时自动打分。

（2）考试科目：提升机作业前安全检查（简称K1）提升机安全操作（简称K2）

（3）组卷方式，由K1，K2两个科目组成试卷。

（4）考试成绩总分100分，80分以上为合格。

（5）考试时间:不大于30分钟。

2、考试科目

科目	考试内容	设备配置	可操作内容
K1	提升机作业前安全检查	提升机安全操作虚拟仿真考试装置	一）机房安全检查 1.检查作业环境； 2.检查安全防护； 二）运行装置安全检查1.检查制动装置； 2.检查液压、润滑装置； 3.检查传动装置； 4.检查连接装置、滚筒及钢丝绳； 5.检查电气保护装置； 三）试运转安全操作 1.试运转准备 2.试验保护装置 3.试运转
K2	提升机安全操作	提升机安全操作虚拟仿真考试装置	1.开机安全操作； 2.提升运行安全操作； 3.停机安全操作； 4.收工安全操作。

3、煤矿提升机操作作业实操培训系统

本系统按照章节目方式，分别以三维视频及虚拟仿真操作的实现方式，对提升机操作作业岗位环境及标准操作流程进行培训和学习。

    具体包括如下内容：

（1）煤矿提升机操作作业理论系统

1）理论培训；

2）矿井提升系统基础知识；

3）提升容器；

4）提升钢丝绳；

5）矿井提升信号；

6）矿井提升机；

7）提升机房的安全管理制度；

8）提升机的操作与安全运行；

9）常见事故及预防；

10）提升机的常见故障。

（2）煤矿提升机操作作业实操训练系统实操训练包括：

1）斜井提升实操训练

2）立井提升实操训练

① K1：提升机作业前安全检查：机房安全检查；运行装置安全检查；试运转安全操作。

② K2:提升机安全操作：开机安全操作；提升运行安全操作；停机安全操作；收工安全操作。

4、提升机操作作业系统硬件

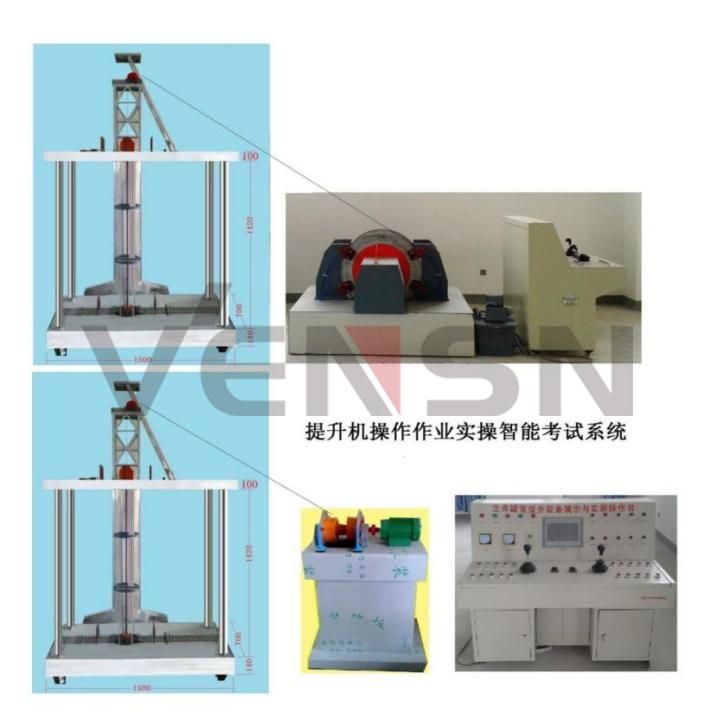

（1）立井罐笼提升仿真装置

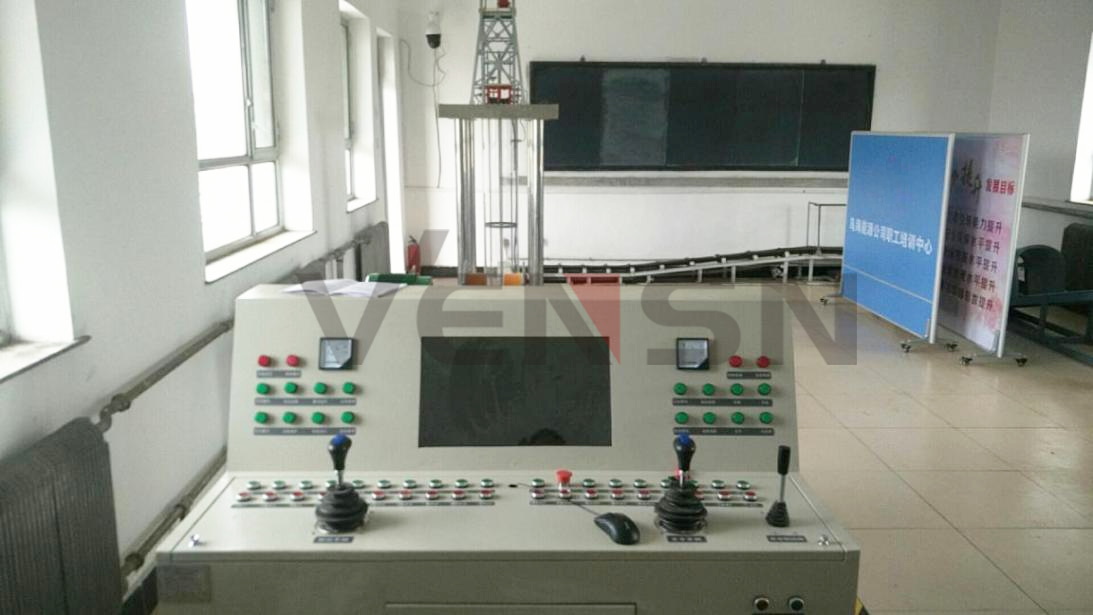

仿真的操作台，操作台有按键操作和屏幕软件仿真深度指示。提升机主控制器采用PLC进行编程。操作台也有各种信号指示灯,与真实一样的各种开关，操作手柄，电压表，电流表，功率因数表，制动油压表，报警蜂鸣器，信号电铃等组成。

1）身份证阅读器；

2）供电电源 AC220V 功率：1KW ；

三、可完成实训内容

（1）提升系统的原理和功能；

（2）进行信号闭锁及绞车司机各种操作。

（3）提升设备的运行和绞车房状况。

（4）满足绞车司机实操及考核要求。

四、制作工艺及材料

（1）模型主体为钢结构。

（2）金属材料外表喷漆处理。

（3）所有电器控制系统材料原件，均按国标配置。

（4）模型本体采用亚克力板材装饰。

五、设备配置清单

序号	名称	参数	数量
1	提升机模型	提升机井架模型尺寸：长×宽×高=1400mm×700mm×2300mm；提升机绞车模型尺寸： 长×宽×高=800mm×400mm×1000mm；	1套
2	提升机操作台	提升机操作台尺寸： 长×宽×高=1400mm×750mm×1200mm。	1台
3	主机	①CPU：酷睿I3；②硬盘：固态120G；③显示 21.5寸。二代身份证阅读器
