一、概述

       依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

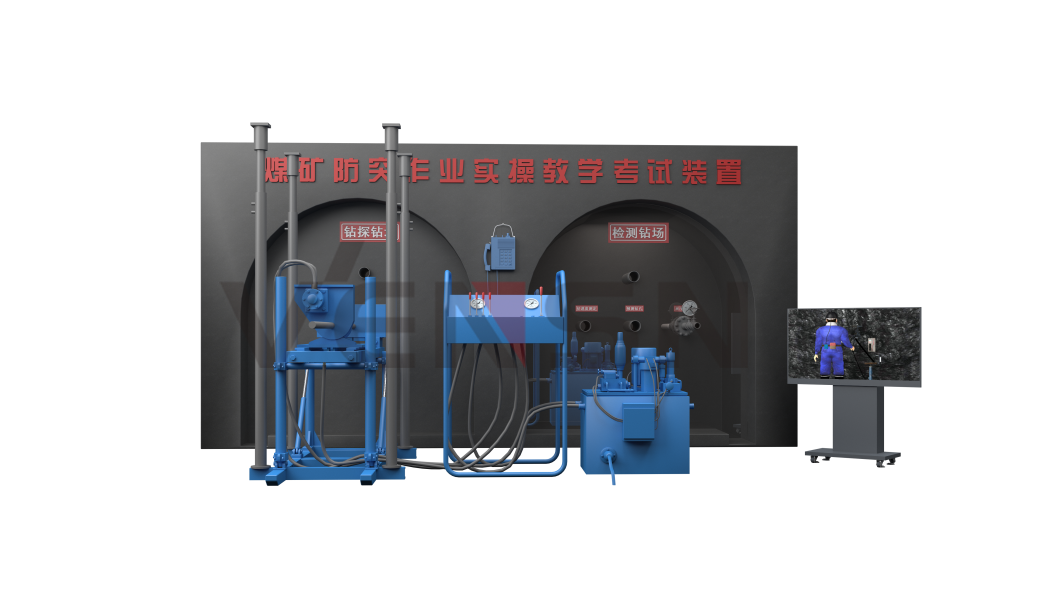

       该装置仿真模拟井下防突工作面，可使学员清楚了解钻孔的布置方式、配备相关防突设备及仪表，学员模拟操作掌握井下防突作业流程。由防突操作作业实操装置和操作管理系统组成，以防突操作作业实操装置为本体，与操作管理系统连接，实现自动打分。

二、系统构成

1、防突操作作业系统软件

（1）、煤矿防突作业实操培训系统

训练内容按照国家煤矿安全监察局《煤矿特种作业安全技术实际操作考试标准》设置，采用虚拟仿真技术，操作者互动操作，内容包括：

1）、防突钻孔施工安全操作

1.安全检查

①检查作业环境；

②检查设备、仪表和工具。

2.钻孔施工安全操作

①钻机试运转

②标孔

③钻进

④收集参数

⑤正常停钻

⑥紧急停钻

3.收工安全操作

2）、防突预测常用指标测定安全操作

1.钻孔瓦斯涌出初速度q值测定安全操作

①采样

②测定

2.钻屑瓦斯解吸指标△h2值测定安全操作

①采样

②测定

3.钻屑瓦斯解吸指标k1值测定安全操作

①准备

②采样

③测定

4.钻屑量s测定安全操作

①采样

②测定

2、防突作业防突操作作业系统硬件

（1）煤矿防突作业实际操作考核装置

考试装置配置表：

科目	考试内容	设备配置	可操作内容
K1	防突钻孔施工安全操作	1.带钻孔布置的工作面模型； 2.煤矿防突钻机及钻具； 3.地质罗盘； 4.钢卷尺； 5.便携式甲烷检测报警仪。	1.钻场安全检查； 2.设备仪表和工具检查； 3.钻机试运转； 4.标孔； 5.钻进； 6.收集参数； 7.正常停钻及紧急停钻； 8.收工。
K2	防突预测常用指标测定安全操作	1.工作台； 2.q值测定器、流量计、充气筒、压力表、测量杆； 3.弹簧秤、煤粉筒； 4.U型水柱计； 5.瓦斯解吸仪； 6.瓦斯突出预测仪； 7.便携式甲烷检测报警仪。 8.磨砂玻璃容器装钻屑1000g； 9.磨砂玻璃容器装煤样1000g；	1.钻孔瓦斯涌出初速度q值测定安全操作； 2.钻屑瓦斯解吸指标△h2值测定安全操作； 3.钻屑瓦斯解吸指标k1值测定安全操作； 4.钻屑量s测定安全操作。

（2）技术参数

规格：长*宽*高=1700mm *750mm *1750mm；

数量：一套

（3）设备配置

1）主机：①CPU：酷睿I3；②硬盘：固态120G；③内存：8G；

2）显示器：50寸触摸显示屏。

3）架体尺寸：长×宽×高=800mm×600mm×1400mm；

4）实操自动打分系统。

三、可实现的实训内容

（1）实操钻机：正转、反转、上升、下降、前进、后退；

（2）掌握煤与瓦斯突出预兆，参数收集与分析；

（3）了解煤矿井下煤与瓦斯突出的条件、过程；

（4）实施防突措施并进行检查和效果检验。

四、制作工艺及材料

（1）模拟工作面模型

主体采用钢木结构，煤层、巷道采用有机玻璃制作；

（2）其他包括：水泵、流量计、压力表、测量杆、弹簧秤、煤粉筒、钻具、地质罗盘、秒表、卷尺、充气筒、封孔器 及封孔材料等。
