一、概述

1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

2、系统根据煤矿掘进机操作作业安全技术实际操作考试标准实现。由实操装置模型和操作软件系统组成，以实操装置为基础，配合操作软件实现自动打分。在进行考核操作前，需要使用身份证验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。

3、软件系统连接到考核管理平台，可对考试人员进行管理。管理功能包括人员信息采集，人员工种，等参数设置，考核安排，考试信息存储，考试信息查阅。

二、系统构成

1、煤矿掘进操作作业考试系统

（1）训练和考核过程，需要动手操作开关按钮等控制部分时，使用操作模型上的开关按钮，完成对应操作。考试时自动打分。

（2）考试科目：掘进机作业前安全检查（简称K1）掘进机安全操作（简称K2）

（3）组卷方式，由K1，K2两个科目组成试卷。

（4）考试成绩总分100分，80分以上为合格。

（5）考试时间:不大于30分钟。

2、考试科目

科目	考试内容	设备配置	可操作内容
K1	掘进机作业前安全检查	掘进机虚拟仿真考试装置	一）作业环境安全检查 1.检查作业环境； 2.检查顶板支护； 3.检查局部通风； 4.检查供水管路和电气装置。 二）运行装置安全检查 1.检查操作装置； 2.检查连接装置； 3.检查截割装置； 4.检查传动装置； 5.检查喷雾装置。 三）试运转安全操作
K2	掘进机安全操作	掘进机虚拟仿真考试装置	1.开机安全操作； 2.截割安全操作； 3.停机安全操作； 4.收工安全操作。

 （1）煤矿掘进机操作作业实操培训系统

    按照章节目方式，分别以三维视频及虚拟仿真操作的实现方式，从对知识点的学习，对岗位环境及设备的认知，最后到岗位工艺流程及设备的互动操作，由浅及深，更方便学员的自主学习训练及协助教师教学。

  1）煤矿掘进机操作作业理论培训系统

    具体包括如下内容：

①掘进机基础知识；

②掘进机操作；

③掘进机日常维修及常见故障。

  2）煤矿掘进机操作作业实操训练系统

1.互动训练仿真操作

2.掘进机开停机操作训练

3.综掘机截割仿真操作训练

       ①掘进机作业环境安全检查：

A、作业环境安全检查；

B、运行装置安全检查；

C、试运转安全操作。

       ② 掘进机安全操作；

A、开机安全操作；

B、截割安全操作；

C、停机安全操作；

D、收工安全操作。

3、掘进机实操系统硬件

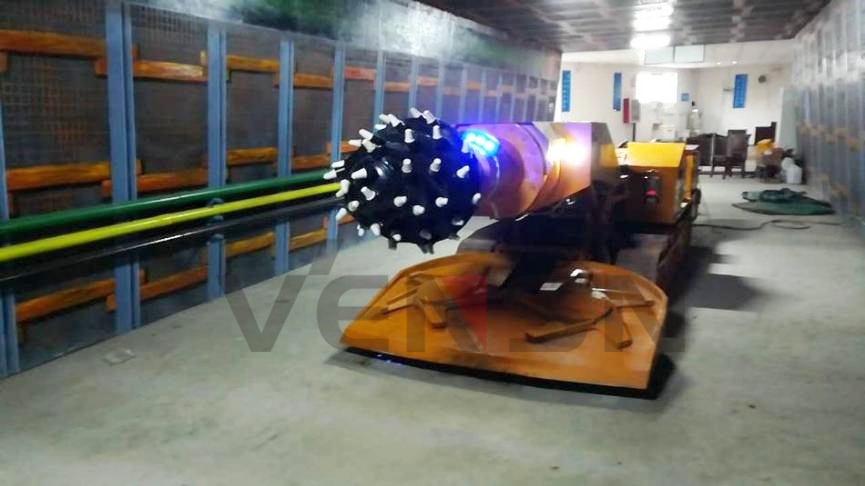

（1）掘进机司机实操模拟装置：掘进机切割机构（滚筒和截齿，传动装置）、掘进机装运机构、掘进机行走机构、液压系统、转载机构、电气系统、喷雾降尘系统、机架。控制开关（静态）1台，金属仿真制作。

（2）技术参数

1）主机：①CPU：酷睿I3 ； ②硬盘：固态120G；③内存：8G；④显示 21.5寸

2）掘进机模型设备尺寸：长×宽×高=4500mm×1400mm×1200mm；

3）模型配置检测传感器，信号传送到考核用主机。操作自动考核评分

4）供电电源 380V 功率：6KW

三、可完成实训内容

1、掘进机的各部结构及工作原理；

2、截割装置上、下、左、右、伸、缩等；

3、机体的移动：前进、停止、后退；左转、右转；

4、截割头的旋转；

5、星轮的旋转；

6、照明；

7、后支撑升降；

8、铲板升降等。

四、制作工艺及材料

1、模型主体为钢结构；

2、金属液压缸等外表喷漆处理；

3、所有电器控制系统材料原件，均按国标配置；

4、模型本体采用亚克力板材装饰。

五、设备配置清单

序号	名称	参数	数量
1	掘进机模型	尺寸：4500mm×1400mm×1200mm。 控制主机①CPU：酷睿I3；②硬盘：固态120G；③内存：8G；④显示21.5寸 二代身份证阅读器	1台
2	仿真开关模型	0.4米×0.4米×0.6米	1台
