一、概述

1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

2、内容包括：井下低压电气设备停、送电安全操作（简称K1）、井下风电、甲烷电闭锁连线安全操作（简称K2）、井下电气保护装置检查与整定安全操作（简称K3）、井下电缆连接与故障判断安全操作（简称K4）、井下变配电运行安全操作（简称K5）和井下电气设备防爆安全检查（简称K6）

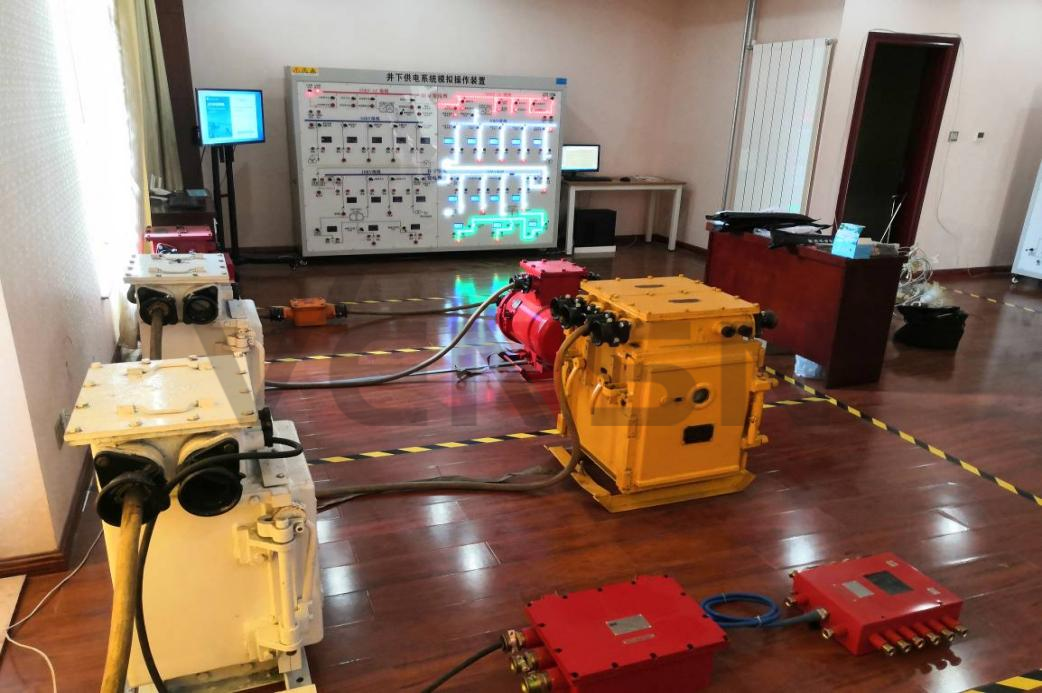

二、系统构成

1、煤矿井下电气作业实操培训系统

 按照国家煤矿安全监察局《煤矿特种作业安全技术实际操作考试标准》设置，采用虚拟仿真技术，操作者互动操作，内容包括：

（1）井下低压电气设备停、送电安全操作

1）停电准备

①检查仪器、防护用品

②取得停电许可

③检查甲烷

2）停电安全操作

①停待检修开关

②停上一级开关

③验电、放电

3）送电安全操作

①检查

②合盖

③为上一级开关送电

4）为检修开关试送电

（2）井下风电、甲烷电闭锁接线安全操作

1）接线前安全检查

2）闭锁开关接线安全操作

3）局部通风机控制开关接线安全操作

4）甲烷监控分站接线安全操作

（3）井下电气保护装置检查与整定安全操作

1）漏电保护装置检查与整定

①检查漏电保护装置

②整定漏电保护装置

2）保护接地装置安装与拆除

①安装局部接地极

②拆除局部接地极

3）过流保护装置检查与整定

①检查过流保护装置

②整定过流保护装置

（4）井下电缆连接与故障判断安全操作

1）井下电缆连接安全操作

①去护套

②进线

③接线

④压线、合盖

2）井下电缆故障判断安全操作

①判断单相接地故障

②判断相间短路故障

③判断断相故障

（5）井下变配电运行安全操作

1）“操作票”填写

2）“操作票”执行

3）井下变配电运行故障判断与处理

（6）井下电气设备防爆安全检查

1）防爆安全检查准备

①检查准备

②停电、闭锁、挂牌

③验电

④放电

2）防爆安全检查

①检查隔爆接合面

②检查隔爆外壳

③检查紧固件及其衬垫。

④检查电缆引入装置

⑤检查连锁装置

3）防爆安全检查结果处理

2、实验室智能电源安全管理系统

实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。

主要功能：

（1）上电系统自测

1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。

2）故障内容有相应文字显示。

3）对故障进行语音报警。

（2）运行检测保护

1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。

2）对故障进行语音报警。

3）保护阀值可进行现场设置。

（3）漏电功能测试

1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。

2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。

（4）过压保护

1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。

2）对应的“过压相”进行文字显示。

3）语音播报“线路过压，请注意”。

（5）过流保护

1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。

2）对应的“过流相”进行文字提示。

3）语音播报“线路过流，请注意”

（6）漏电保护

1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。

2）对“漏电”进行文字显示。

3）语音播报“线路漏电，请注意”。

（7）电源监控

  1）可对各相电压进行数值显示及曲线显示，显示精度±5V

  2）可对各相电流进行数值显示及曲线显示，显示精度±

  3）高压保护电压设置：设置范围<300V，输入1A;动作时间：2-5S，输入单位0.1S

4）欠压保护电压设置：设置范围：>154V，输入单位1V；动作时间：2-5S，输入单位0.1S

5）过流保护电流设置：设置范围：<20A,输入单位0.01A;动作时间：0.5-2S，输入单位0.1S

★投标时现场演示功能并提供省级或以上机构的检测报告。

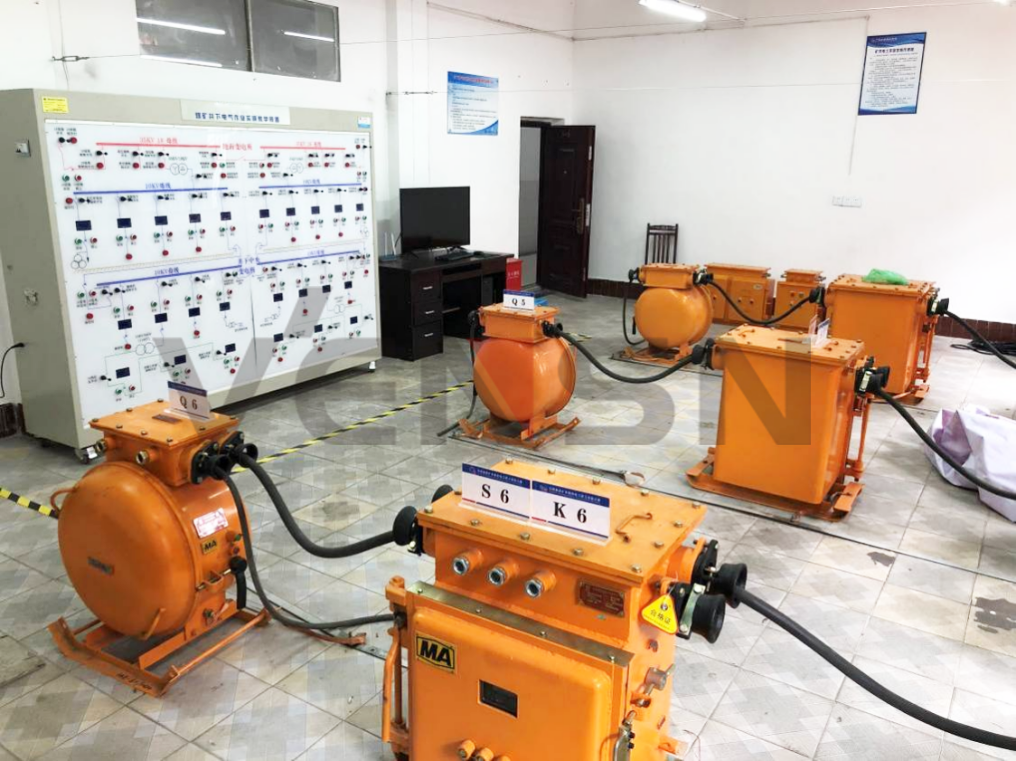

3、考试科目

科目	考试内容	设备配置	可操作内容	数量
K1	井下低压电气设备停、送电安全操作	1.隔爆低压真空馈电开关； 2.矿用隔爆电磁起动器； 3.矿用电缆； 4.验电笔； 5.停电警示牌； 6.便携甲烷检测报警仪； 7.放电导线； 8.电工工具。	1.停电准备； 2.停电安全操作； 3.送电安全操作。	1套
K2	井下风电、甲烷电闭锁接线安全操作	1.隔爆低压真空馈电开关； 2.局部通风机用双电源开关； 3.甲烷监控分站； 4.矿用电缆线； 5.控制电缆线； 6.验电笔； 7.警示牌； 8.便携甲烷检测报警仪； 9.放电导线； 10.电工工具。	1.接线前安全检查； 2.闭锁开关接线安全操作； 3.局部通风机控制开关接线安全操作； 4.甲烷监控分站接线安全操作。	1套
K3	井下电气保护装置检查与整定安全操作	1.隔爆低压真空馈电开关； 2.矿用隔爆电磁启动器； 3.接地母线、局部接地极、接地导线； 4.电工工具。	1.漏电保护装置检查与整定； 2.保护接地装置安装与拆除； 3.过流保护装置检查与整定。	1套
K4	井下电缆连接与故障判断安全操作	1.隔爆低压真空馈电开关 2.矿用电缆 3.防爆接线盒； 4.兆欧表； 5.验电笔； 6.停电警示牌； 7.放电导线； 8.便携甲烷检测报警仪； 9.电工工具。	1、井下电缆连接安全操作 包括： 1去护套 2.进线 3.接线 4.压线 5.合盖。 2、井下电缆故障判断安全操作，包括： 1.判断单相接地故障 2.判断相间短路故障 3.判断断相故障。	1套
K5	井下变配电运行安全操作	1.井下变配电模拟操作装置； 2.绝缘用具； 3.高压验电器； 4.便携甲烷检测报警仪 5.停电警示牌； 6.工作票；	1.“操作票”填写； 2.“操作票”执行； 3.井下变配电运行故障判断与处理。	1套
K6	井下电气设备防爆安全检查	1.隔爆真空馈电开关 2.矿用隔爆电磁启动器 3.矿用电缆 4.游标卡尺、塞尺； 5.验电笔； 6.停电警示牌； 7.便携甲烷检测报警仪； 8.电工工具。	1.防爆安全检查准备； 2.防爆安全检查； 3.防爆安全检查结果处理。	1套

4、硬件配置及参数：

（1）主机：①CPU：酷睿I3；②硬盘：固态120 G；③内存：8G；

（2）显示器： 32寸显示屏。

（3）架体尺寸：长×宽×高=800mm×600mm×1400mm；

（4）标准化打分系统。

三、制作工艺及材料

1、各高低压馈电开关、矿用隔爆电磁启动器、局部通风机用双电源开关等均为实物开关。

2、电缆为矿用橡套电缆

3、低压电缆防爆接线盒为 200A 四通

4、验电笔：电压范围 <500V 长度 140mm  测电笔 × 1

5、兆欧表：手摇式兆欧表

6、万用表，测量电流范围：交流电流,直流电流

7、电工工具包括如下：

（1）1件沾塑柄活动扳手6寸；

（2）3件T系列一字型螺丝批3*75MM,5*75MM,6*100MM；

（3）4件T系列十字型螺丝批;

（4）1件美式尖嘴钳6寸；

（5）1件美式钢丝钳6寸；

（6）1件尖头镊子125MM；

（7）1件数显测电笔；

（8）1件绝缘胶带。
