一、概述

       依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

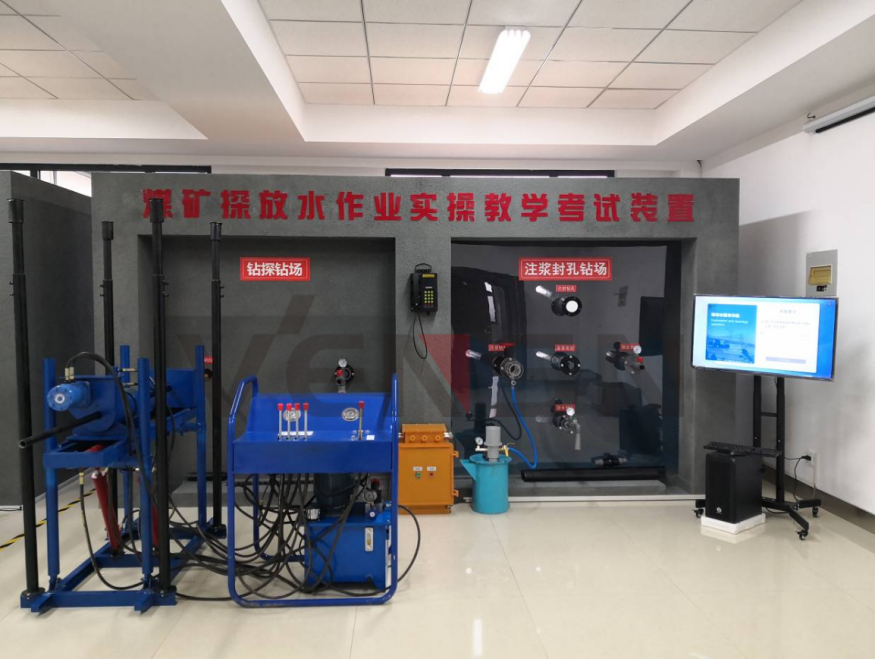

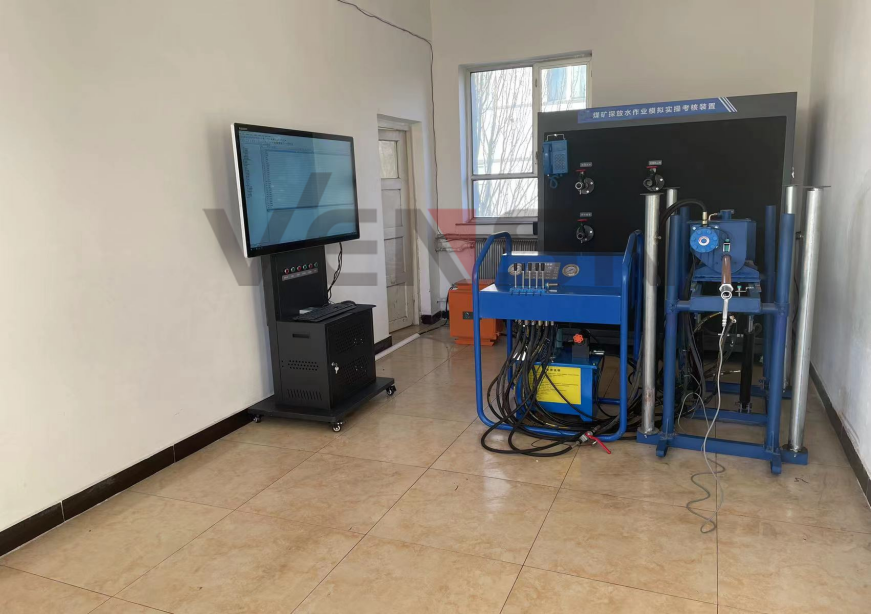

       该装置仿真模拟井下探放水工作面，可清楚了解钻孔的布置方式、配备相关探放水设备及仪表，可使学员模拟操作，掌握井下探放水工艺。由探放水操作作业实操装置和操作管理系统组成，以探放水操作作业实操装置为基础，与操作管理系统连接，实现自动打分。

二、系统构成

1.探放水操作作业系统软件

（1）煤矿探放水作业实操培训系统

按照国家煤矿安全监察局《煤矿特种作业安全技术实际操作考试标准》设置，采用虚拟仿真技术，操作者互动操作，内容包括：

1）安全检查与钻机试运转安全操作：

1.安全检查

①检查作业环境

②检查设备、仪表和工具

2.钻机试运转安全操作

①试运转准备

②试运转

2）探放水安全操作：

1.开孔安全操作

①标孔

②开钻

2.钻孔安全操作

①钻进

②加、退钻杆

③正常停钻

④紧急停钻

3.放水安全操作

4.收工安全操作

3）套管安装、封孔及注浆安全操作；

1.套管安装与封孔安全操作

①安装套管

②密封套管

③安装逆止阀

④做耐压试验

2.注浆安全操作

①准备

②注浆

3收工安全操作

2、探放水操作作业系统硬件

（1）、煤矿探放水作业实际操作考核装置

考试装置配置表：

科目	考试内容	设备配置	可操作内容
K1	安全检查与钻机试运转安全操作	1.带有钻孔布置的工作面模型 2.仿真煤矿探水钻机及钻具； 3.水泵； 4.井下电源开关； 5.便携式甲烷检测报警仪； 6.地质罗盘；	1.检查作业环境； 2.检查设备、仪表和工具； 3.钻机试运转安全操作。
K2	探放水安全操作		1.标孔； 2.开钻； 3.钻进； 4.加退钻杆； 5.正常停钻及紧急停钻； 6.放水安全操作； 7.收工。
K3	套管安装、封孔及注浆安全操作	1.钻孔工作面模型（安装好套管、逆止阀）； 2.注浆泵； 3.套管、逆止阀； 4.封孔材料 5.井下电源开关 6.压力表 7.便携式甲烷检测报警仪	1.安装套管； 2.密封套管； 3.安装逆止阀； 4.做耐压试验； 5.注浆； 6.收工。

（2）技术参数

规格：长*宽*高=1700mm *750mm *1750mm；

数量：一套

（3）设备配置：

1)主机:①CPU：酷睿I3；②硬盘：固态120G；③内存：8G；

2)显示器：  50寸触摸显示屏。

3)架体尺寸：长×宽×高=800mm*600mm *1400mm；

4)标准化打分系统。

三、可实现的实训内容

（1）演示掘进巷道钻孔的布置方法；

（2）实操钻机：实现钻机的各种动作；

（3）安装套管；

（4）开、关水阀；

（5）实操自动打分。

四、制作工艺及材料

（1）工作面仿真模型，采取立体剖视的方法设计，剖取探放水作业工作面的场景，主体采用钢木结构，煤层、巷道采用有机玻璃制作。

（2）仿真钻机采用全金属结构，可以模拟钻机的全部动作，包括：钻具、地质罗盘、水泵、水管、便携式甲烷检测报警仪等。

（3）套管、孔口装置仿真模型，包括：注浆泵、压力表等。
