型号 |
Model |

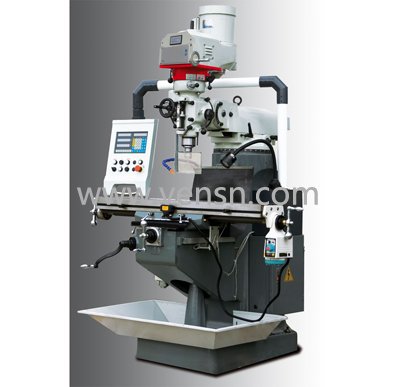

VSLT2BV |
|
货号 |
Item no. |
Z2320080 |
|
电器容量 |
Electrical connection |
|
|
总电机功率 |
Motor ~50 Hz |
2.2 kW 230 V / 1 Ph ~50 Hz |
|
冷却泵功率 |
Motor cooling pump |
40 W |
|
钻铣头 |
Drill-milling head |
|
|
钻孔能力 |
Drilling capacity in steel (S235JR) |
Ø 18 mm |
|
持续钻孔能力 |
Continuous drilling cap. steel (S235JR) |
Ø 16 mm |
|
*大卧铣直径 |
Milling head dimension max. |
Ø 75 mm |
|
*大立铣直径 |
End mill dimension max. |
Ø 20 mm |
|
主轴 |
Spindle seat |
|
|
主轴行程 |
Spindle travel |
127 mm |
|
主轴锥度 |
Spindle taper |
ISO 40 (DIN 2080) |
|
套筒直径 |
Throat |
Ø 86 mm |
|
钻铣头 |
Drill-milling head |
|
|
主轴转速 |
Spindle speed |
60 - 4’200 rpm |
|
主轴自动进给 |
Automatic spindle sleeve feed |
0,086/0,045/0,142 mm/rev |
|
主轴头前后倾斜角度 |
Inclination of spindle head |
± 45° |
|
十字工作台 |
Cross table |
|
|
工作台尺寸 |
Table length x Table width |
1’245 x 230 mm |
|
T型槽尺寸宽度/距离/数量 |
Slot size /Distance |
16 mm/63 mm/3 |
|
*大承载重量 |
Load of cross table (max.) |
350 kg |
|
行程 |
Travel |
|
|
X轴行程 |
Travel X-axis automatic |
730 mm |
|
Y轴行程 |
Travel Y-axis manual |
320 mm |
|
Z轴行程 |
Travel Z-axis manual |
390 mm |
|
尺寸 |
Dimensions |
|
|
长 |
Length |
1’660mm |
|
宽 |
Width |
1’800mm |
|
高 |
Height |
2’040mm |
|
净重/毛重 |
N.W./G.W. |
1’100 /1280kg |
