VSYY-19B 透明液压PLC控制实训装置

产品分类：液压气动实验室设备产品型号：VSYY-19B 品牌：文圣产地：上海价格：询价

产品简介：

液压-PLC控制实验台是根据高等院校机电一体化教学大纲要求，在我公司*产品—YY-18透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见，采用了开放型综合实验台结构,经不断创新改进研制而成的，是目前液电控制*理想的实验室设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSYY-19B透明液压PLC控制实训装置

一、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机（继电器输出方式）
4、液压实训油泵电机功率：250W 调速范围0－1700r/min
5、实训工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵*高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC220V 吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1800mm
二、主要特点

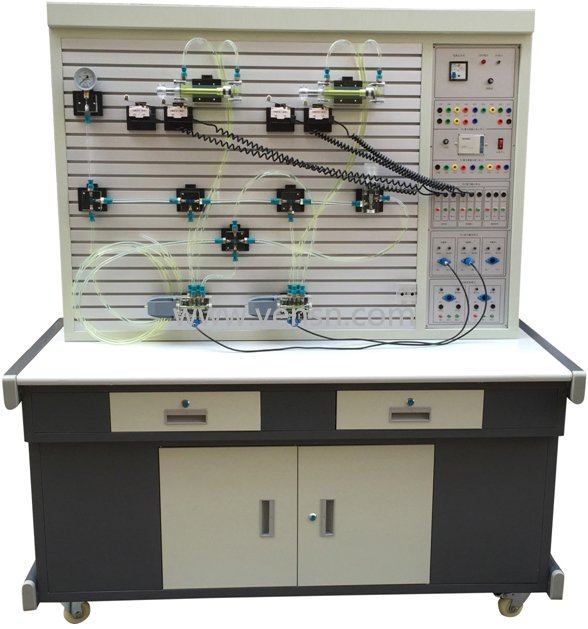

1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、配备全常用液压元件：每个液压元件均装有弹性插脚，可方便、随意地将液压元件安插在面板上（面板为"网板型"铁板冲压成型）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、液压基本实训的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。

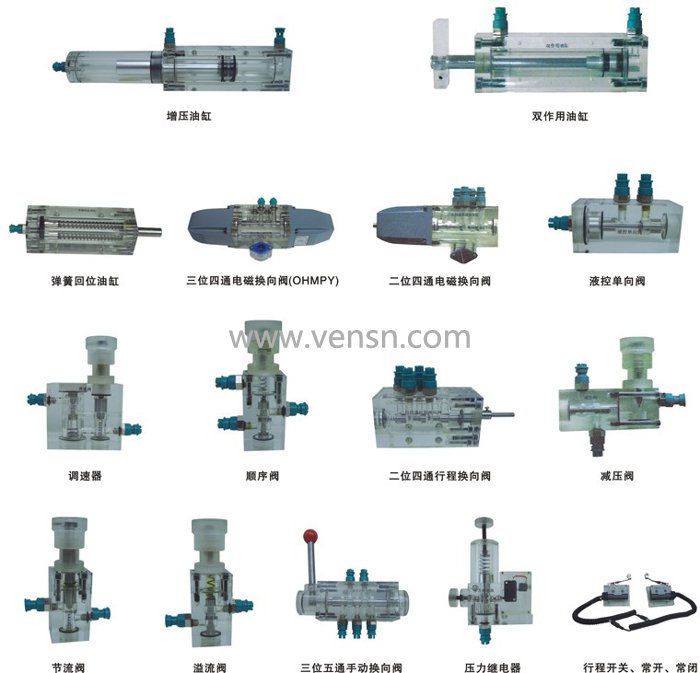

四、液压元件

五、透明液压配置清单

`序号`	`分类`	`元件名称`
`1`	`实验台`	`实验台`
`2`	`实验支架`	`实验柜（桌）`
`3`	`泵站`（装在实验台内）	`拖动直流电机`
		`专用直流电源及调速控制电路`
		`高精度数字转速表`
		`齿轮油泵`
		`油箱`
`4`	`组合透明元件`	`双作用油缸（带行程撞块）`
		`弹簧回位油缸`
		`增压油缸`
		`辅助油箱`
		`单向阀`
		`液控单向阀`
		`溢流阀（直动式）`
		`节流阀（直动式）`
		`调速阀`
		`顺序阀`
		`减压阀`
		`二位二通电磁换向阀`
		`二位四通电磁换向阀`
		`“O”型三位四通电磁换向阀`
		`“H”型三位四通电磁换向阀`
		`“M”型三位四通电磁换向阀`
		`二位四通行程换向阀`
		`三位五通手动换向阀`
		`压力继电器`
		`压力表`
		`微动行程开关(常开、常闭)`
		`三通`
`5`	`附件`	`毛巾`
		`油盘`
		`透明液压皮管 φ8`
		`专用液压油`
`6`	`电器配件`	`电磁阀通用连接线`
		`压力继电器插头线`
		`编程电缆(三菱)`
		`螺丝刀3×80(一字、十字)`
		`剪刀`
		`活动板手`
		`尖嘴钳`
		`内六角扳手M5`
		`内六角扳手M6`
		`内卡簧钳`
		`外卡簧钳`
		`油塞`
		`快速油接头`
		`各种密封圈`
`9`	`资料`	`实训使用说明书`
`9`	`资料`	`光盘(三菱PLC编程软件与控制程序)`
