VSYY-21 透明液压传动继电器控制实验装置

产品分类：液压气动实验室设备产品型号：VSYY-21 品牌：文圣产地：上海价格：询价

产品简介：

液压传动继电器控制实验台是上海文圣公司为实现液压传动课程现代化教学而进行研究的*新科技成果，它填补了技校、中专、大专院校的液压传动透明实验台的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节，能迅速换向和变速，调速范围宽，快速性好，工作平稳、噪音小，元器件已实现系列化、标准化，通用化等一系列优点，随着科学技术的发展，液压传动作为一种可以传递动力和控制的传动方式，已经日益广泛应用到医疗、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSYY-21透明液压传动继电器控制实验装置

一、主要技术参数
1、电源：AC220V  50Hz
2、直流电源：输入AC220V  输出DC24V/2A
3、液压实验油泵电机功率：250W  配有专用的稳压直流电机调速器调速范围：0－1700r/min
4、实验工作时离液压实验台1.5m远处噪声≤58dB。
5、实验油路液流压力要求需0.3－0.8Mpa（油泵*高压力：Pmax=2.5Mpa）
6、电磁换向阀：AC220V   吸力3Mpa
7、实验台外型尺寸：1500mm×650mm×1700mm
二、主要特点

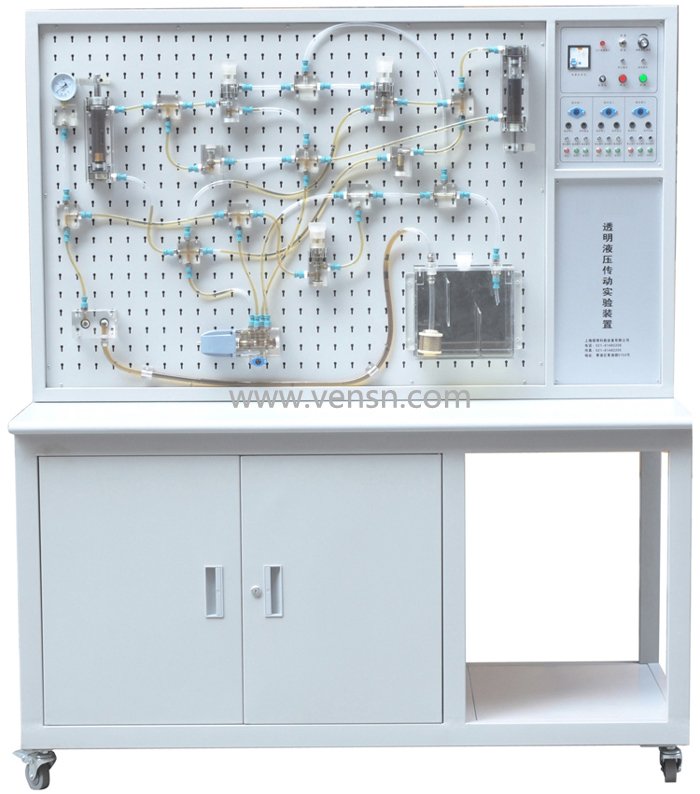

1、液压继电器控制实验台主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌抽屉内存放液压元件等。
3、配备全常用液压元件：每个液压元件均装有弹性插脚，可方便、随意地将液压元件按插在面板上（面板为"网板型"铁板冲压成型）。油路搭接采用快换接头，拆接方便，不漏油。
4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、实训控制单元采用独立的继电器控制单元进行电气控制。。
三、液压基本实验的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。

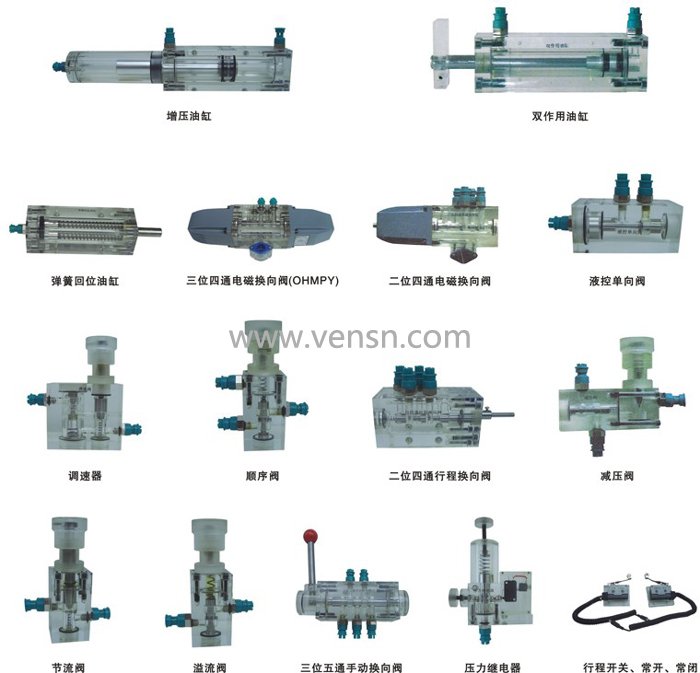

四、液压元件

五、液压传动继电器控制实验装置配置清单

`序号`	`分类`	`元件名称`	`数量`
`1`	`实验装置`	`实验台`	`1`
`2`	`实验装置`	`实验桌`	`1`
`3`	`泵站（装在实验台内）`	`拖动直流电机`	`1`
		`专用直流电源及调速控制电路`	`1`
		`齿轮油泵`	`1`
		`油箱`	`1`
`4`	`组合透明元件`	`双作用油缸（带行程撞块）`	`2`
		`弹簧回位油缸`	`1`
		`增压油缸`	`1`
		`辅助油箱`	`1`
		`单向阀`	`2`
		`液控单向阀`	`2`
		`溢流阀（直动式）`	`2`
		`节流阀（直动式）`	`1`
		`调速阀`	`2`
		`顺序阀`	`2`
		`减压阀`	`1`
		`二位二通电磁换向阀`	`1`
		`二位四通电磁换向阀`	`2`
		`“O”型三位四通电磁换向阀`	`1`
		`“H”型三位四通电磁换向阀`	`1`
		`“M”型三位四通电磁换向阀`	`1`
		`二位四通行程换向阀`	`1`
		`三位五通手动换向阀`	`1`
		`压力继电器`	`1`
		`压力表`	`3`
		`微动行程开关（常开、常闭）`	`2`
		`三通`	`10`
`5`	`附件`	`毛巾`	`2条`
		`油盘`	`1个`
		`透明液压皮管 φ8`	`20米`
		`专用液压油`	`10斤`
`6`	`电器配件`	`电磁阀通用连接线`	`3条`
		`压力继电器插头线`	`1条`
		`螺丝刀3×80 （一字、十字）`	`各1把`
		`剪刀`	`1把`
		`活动板手`	`1把`
		`尖嘴钳`	`1把`
		`内六角扳手M5`	`1把`
		`内六角扳手M6`	`1把`
		`内卡簧钳`	`1把`
		`外卡簧钳`	`1把`
		`油塞`	`5只`
		`快速油接头`	`5只`
		`各种密封圈`	`1袋`
`7`	`资料`	`实验使用说明书`	`1册`

产品名称：
*咨询内容：
*姓名：
*邮箱：	(请确保您的邮箱地址是正确的，不然我们将无法回复您.)
*电话：	(请确保您的电话号码是正确的，不然我们将无法联系您.)
传真：
地址：

上一篇：气动继电器控制实训装置
下一篇：智能化液压传动综合测控实验台
