VS-QX05便携式气动实训箱_机械自动化实训设备液压气动实验室设备便携式

VS-QX05 便携式气动实训箱

产品分类：液压气动实验室设备产品型号：VS-QX05 品牌：文圣产地：上海价格：询价

产品简介：

气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

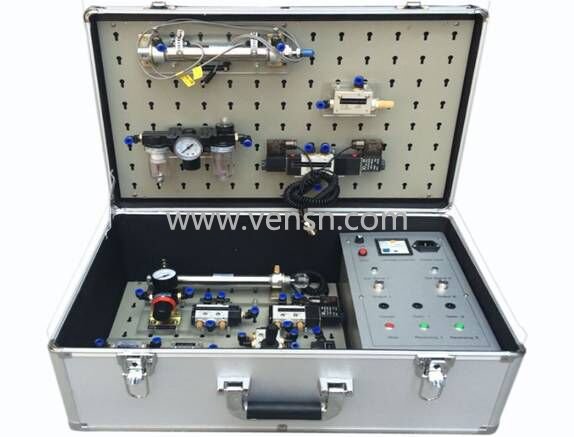

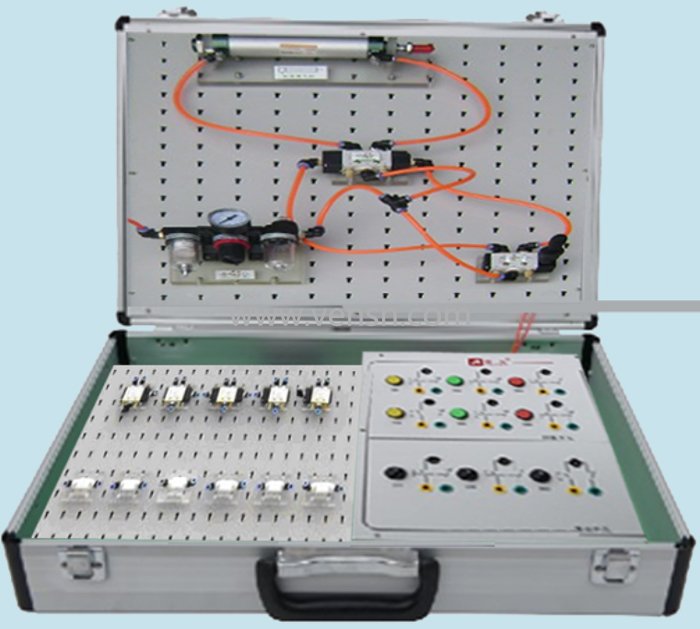

VS-QX05便携式气动实训箱

气动控制实验箱是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与继电器控制器的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，是机电一体化专业不可多得的实验设备。该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。

一、设备概述
气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备)，
◎ 供电电压：三相五线 AC 220 V±5%，50Hz；
◎ 控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；
◎ 安全保护措施：安全性符合相关的国标标准；
◎ 外形尺寸（长×宽×高）：550mm×350mm×200mm；
二、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
三、气动配置清单

`序号`	`分类`	`元件名称`	`数量`
`1`	`实验箱`	`气动实验箱`	`1`
`2`	`组合元件`	`单作用缸 QGX25ⅹ100`	`1`
		`双作用缸 QGX25ⅹ100`	`1`
		`三联件 AC2000`	`1`
		`手动换向阀 H210—08`	`1`
		`单电磁换向阀（二位五通）4V210-8（DC24V）`	`1`
		`双电磁换向阀（三位五通）4V230-8（DC24V）`	`1`
		`单气换向阀（二位五通）4A210—08`	`1`
		`双气换向阀（二位五通）4A210—08`	`1`
		`行程阀（机控）MOV—2`	`1`
		`行程阀（按钮）MOV—3A`	`1`
		`快速排气阀1/4 QE—02`	`1`
		`单向节流阀RE—02`	`1`
`3`	`附件`	`气管 PU6ⅹ4`	`10米`
`4`	`电器配件`	`行程开关（装在缸体上）`	`2个`
`5`	`工具`	`剪刀`	`1把`
		`活动板手`	`1把`
		`消声器（小）1/8`	`2只`
		`消声器（大）3/8`	`1只`
		`三通（T型三通）Ø 6`	`4只`
		`三通（Y型减径三通）Ø 8—Ø 6`	`1只`
		`四通Ø 6`	`2只`
		`L型（螺纹二通）601`	`2只`
		`L型（螺纹二通）602`	`2只`
		`气孔塞头Ø 6`	`5只`
		`生料带`	`1个`
		`保险丝3A`	`2只`
`6`	`资料`	`使用说明书`	`1册`
