VSY-20 液压传动与PLC控制实训装置(工业型)

产品分类：液压气动实验室设备产品型号：VSY-20 品牌：文圣产地：上海价格：询价

产品简介：

液压传动与PLC控制实训装置已广泛应用于机械、冶金、农业、建筑、汽车、国防等领域。各高等院校一般均开设 “液压传动”、“液压传动与控制”、“液压技术”等课程。本装置是根据相关课程的教学大纲开发设计而成，集真实的液压元件、执行模块、继电器控制模块于一体；装置配有三菱FX1S－20MR PLC，配套SC-09通信编程电缆。为了满足实验教学要求，在设计过程中参考了国内多种教材，从中选出*具典型性的实验项目。此外，学生也可根据本装置的结构自行组合不同的液压回路及控制系统。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

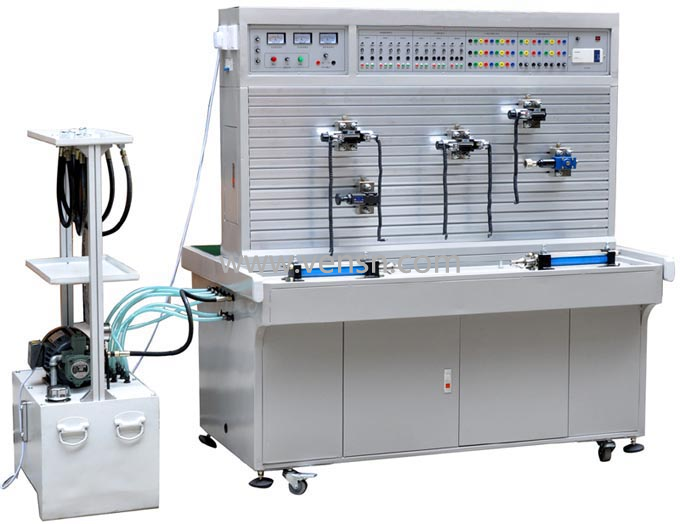

VSY-20液压传动与PLC控制实训装置（工业型）

一、概述：
液压传动与PLC控制实训装置已广泛应用于机械、冶金、农业、建筑、汽车、国防等领域。各高等院校一般均开设 “液压传动”、“液压传动与控制”、“液压技术”等课程。本装置是根据相关课程的教学大纲开发设计而成，集真实的液压元件、执行模块、继电器控制模块于一体；装置配有三菱FX1S－20MR PLC，配套SC-09通信编程电缆。为了满足实验教学要求，在设计过程中参考了国内多种教材，从中选出*具典型性的实验项目。此外，学生也可根据本装置的结构自行组合不同的液压回路及控制系统。

二、液压部分技术参数及指标：
集真实的液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态、监控技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）和油箱固定在一起，油箱和控制屏单独放置；三相电源带有漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
技术参数：
输入电源：三相五线，380V．允差±l0%，50Hz。
装置容量：≤2kVA。
工作环境温度：－5℃～40℃；
工作湿度：≤90%(40℃时)．
变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
电机：额定电压380V．额定功率1.5kW，绝缘等级B
液压泵站：*大容积60L．2mm钢板、变量叶片泵及电机、油面液位计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
PLC选用三菱FX1S-20MR主机，主机为12路开关量输入／8路继电器输出。
配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
通过机械控，传统继电器控制，先进的PLC自动控制及监控技术于一体，灵活实现其功能。
三、液压元器件清单：

`序号`	`型号/规格`	`名称`	`数量`	`单位`
`1`		`实训台`	`1`	`个`
`2`	`1520×700×1750（mm）`	`实训桌`	`1`	`张`
`3`	`380V、24V`	`电源模块`	`1`	`块`
`4`		`按钮模块`	`1`	`块`
`5`		`继电器控制模块`	`1`	`块`
`6`		`电磁阀电控模块`	`1`	`块`
`7`	`三菱FX1S-20MR`	`PLC模块`	`1`	`块`
`8`	`2FRM5-31B/15QB`	`二通流量阀（调速阀）`	`2`	`只`
`9`	`3WE6A61B/CG24N9Z5L`	`二位三通电磁换向阀`	`2`	`只`
`10`	`4WE6C61B/CG24N925L`	`二位四通电磁换向阀`	`1`	`只`
`11`	`4WMM6C50BF`	`二位四通手控换向阀`	`1`	`只`
`12`	`4WE6E61B/CG24N9Z5L`	`三位四通电磁换向阀`	`1`	`只`
`13`	`4WE6J61B/CG24N9Z5L`	`三位四通电磁换向阀`	`1`	`只`
`14`	`LI-10B`	`单向节流阀`	`1`	`只`
`15`	`I-10B`	`单向阀`	`1`	`只`
`16`	`Y-10B`	`先导式溢流阀`	`1`	`只`
`17`	`DG-02B`	`直动式溢流阀`	`1`	`只`
`18`	`XYI-25B`	`先导式单向顺序阀`	`1`	`只`
`19`	`J-10B`	`先导式减压阀`	`1`	`只`
`20`	`IY-25B`	`液控单向阀`	`1`	`只`
`21`	`HED40P15/100Z14L24`	`压力继电器`	`2`	`只`
`22`		`三通`	`4`	`只`
`23`		`四通`	`3`	`只`
`24`	`MOB40-200`	`双作用油缸（卧式带杆头）`	`2`	`只`
`25`	`YN-100ZQ/10MPa`	`耐震压力表`	`1`	`只`
`26`		`行程开关`	`4`	`只`
`27`	`胶管`	`M16*1.5/8I-W-0.5M(装好快捷接头)`	`10`	`根`
`28`		`M16*1.5/8I-W-0.7M(装好快捷接头)`	`15`	`根`
`29`	`M16*2.4`	`O型圈`	`2`	`个`
`30`	`11*1.9`	`O型圈`	`3`	`个`
`31`		`电机电源线（制作好）三相四线电线`	`1`	`根`
`32`		`油箱铁盘（一个为平一个为弯）`	`1`	`个`
`33`	`油箱`	`泵站`	`1`	`个`
`34`	`三菱`	`编程电缆`	`1`	`条`
`35`		`液压实训说明书`	`1`	`册`
`36`		`三菱编程软件及程序`	`1`	`盘`
`37`		`工具`	`1`	`套`

四、可以完成的实训项目：
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用"O"型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯，在线调试、监控
21、PLC控制的液压基本回路实训（优化控制）
