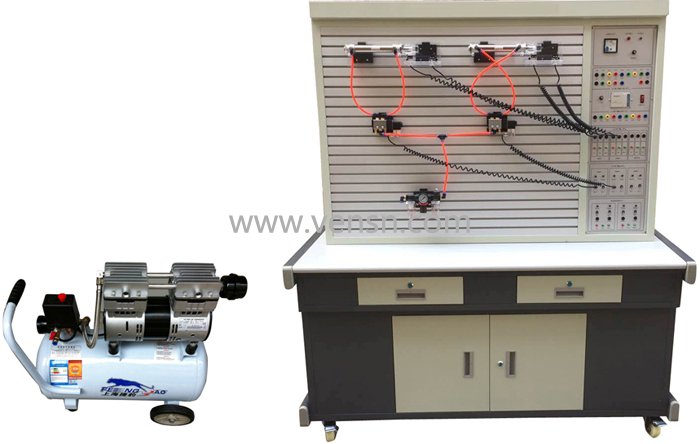

VS-102 气动PLC控制实训台

产品分类：液压气动实验室设备产品型号：VS-102 品牌：文圣产地：上海价格：询价

产品简介：

气动与PLC控制实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-102气动PLC控制实训台

气动与PLC控制实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。此外，气动与PLC控制实训装置采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。

一、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、PLC主机模块：PLC选用西门子S7-200主机，CPU224系列，I/O口24点，继电器输出形式，主机为14点开关量输入，10点开关量输出。
7、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮  气动元件独立模块等。
二、主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
5、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与计算机的通讯，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
四、气动PLC控制实训装置配置清单

`序号`	`名称`	`型号`	`数量`	`备注`
`1`	`实训桌`		`1张`	`上海文圣`
`2`	`实训台`		`1台`	`上海文圣`
`3`	`PLC主机模块`	`西门子S7-200`	`1块`
`4`	`电源模块`		`1块`
`5`	`继电器控制模块`		`1块`	`上海文圣`
`6`	`PLC控制按钮模块`		`1块`	`上海文圣`
`7`	`单作用缸`	`QGX25ⅹ100`	`1只`	`天工牌`
`8`	`双作用缸`	`QGX25ⅹ100`	`2只`	`天工牌`
`9`	`旋转气缸`	`透明`	`1只`	`上海文圣`
`10`	`三联件`	`AC2000`	`1只`	`天工牌`
`11`	`减压阀（带压力表）`	`AR2000`	`1只`	`天工牌`
`12`	`手动换向阀`	`H210—08`	`1只`	`天工牌`
`13`	`单电磁换向阀（二位三通）常开`	`3V210-8`	`1只`	`天工牌`
`14`	`单电磁换向阀（二位三通）常闭`	`3V210-8`	`1只`	`天工牌`
`15`	`单电磁换向阀（二位五通）`	`4V210-8`	`2只`	`天工牌`
`16`	`双电磁换向阀（二位五通）`	`4V220-8`	`1只`	`天工牌`
`17`	`双电磁换向阀（三位五通）`	`4V230-8`	`1只`	`天工牌`
`18`	`单气换向阀（二位五通）`	`4A210—08`	`2只`	`天工牌`
`19`	`双气换向阀（二位五通）`	`4A220—08`	`2只`	`天工牌`
`20`	`行程阀（机控）`	`MOV—2`	`1只`	`天工牌`
`21`	`行程阀（按钮）`	`MOV—3`	`1只`	`天工牌`
`22`	`行程阀（按钮带锁）`	`MOV—3A`	`1只`	`天工牌`
`23`	`或门型梭阀`	`KV—08`	`2只`	`天工牌`
`24`	`快速排气阀`	`QE—02`	`2只`	`天工牌`
`25`	`单向节流阀`	`ASC-08`	`2只`	`天工牌`
`26`	`单向节流阀（装在缸体上）`	`JSC601`	`7只`	`天工牌`
`27`	`单向阀`	`1/4`	`2只`	`天工牌`
`28`	`顺序阀`	`透明`	`1只`	`上海文圣`
`29`	`气容`	`储气罐`	`1只`	`上海文圣`
`30`	`消声器`	`1/8`	`2只`
`31`	`消声器`	`1/4`	`1只`
`32`	`三通（T型三通）`	`Ø 6`	`4只`
`33`	`三通（Y型减径三通）`	`Ø 8—Ø 6`	`1只`
`34`	`四通`	`Ø 6`	`2只`
`35`	`气管`	`PU6ⅹ4`	`20米`
`36`	`行程开关（装在缸体上）`		`4只`
`37`	`编程电缆（适配器）`	`西门子`	`1条`
`38`	`工具箱`		`1个`
`39`	`内六角扳手（4M、5M、6M）`		`3把`
`40`	`螺丝刀一字`		`1把`
`41`	`螺丝刀十字`		`1把`
`42`	`剪刀`		`1把`
`43`	`活动板手`		`1把`
`44`	`尖嘴钳`		`1把`
`45`	`气孔塞头`	`Ø 6`	`10只`
`46`	`气动实训说明书`		`1册`
`47`	`西门子PLC编程软件、程序`	`光盘`	`1盘`
