VSYQ 液压与气压传动PLC控制综合实训装置(工业型)

产品分类：液压气动实验室设备产品型号：VSYQ 品牌：文圣产地：上海价格：询价

产品简介：

液压气动PLC综合控制实验室设备是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，液压传动演示系统的基础上，综合了我公司气动PLC与液压PLC控制实验设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSYQ液压与气压传动PLC控制综合实训装置(工业型)

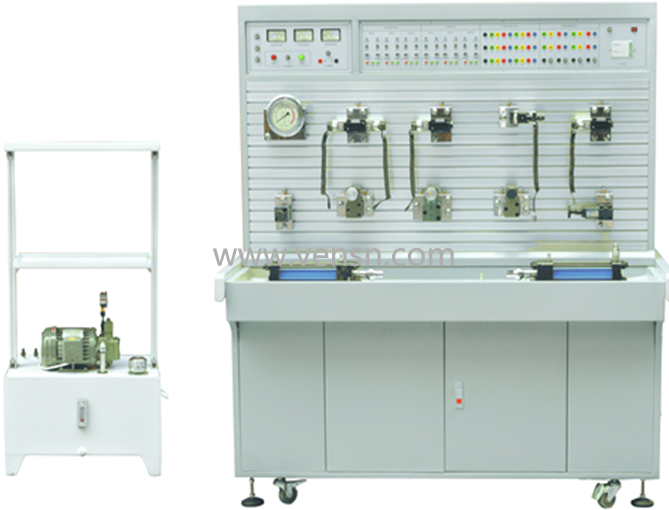

液压面

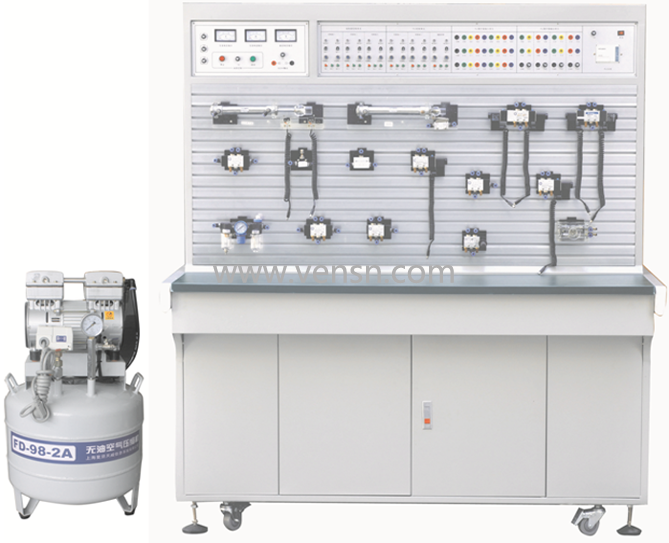

气动面

一、概述：
液压与气压传动PLC控制综合实训装置采用"二合一"结构，配备两套实验设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有独立的PLC电气控制设备。同一套装置既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验，又可以进行PLC编程及应用控制实验，适用于"液压传动与控制"、"液压与气压传动"、"气动技术"等相关课程的教学实训。
二、液压传动部分技术参数及指标：
集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
技术参数：
输入电源：三相五线，380V．允差±l0%，50Hz。
直流电源：DC24V
装置容量：<3kVA。
变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出
配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块等。
电机：额定电压380V．额定功率0.75kW，绝缘等级B
液压泵站：*大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
通过机械控制，传统继电器控制，先进的PLC自动控制及监控技术于一体，灵活实现其功能。
配有中高压液压元件：
液压元器件配置清单：

`序号`	`型号/规格`	`名称`	`数量`	`单位`
`1`		`实训台`	`1`	`台`
`2`	`1520×1000×1750（mm）`	`实训桌`	`1`	`张`
`3`	`380V、24V`	`电源模块`	`1`	`块`
`4`		`按钮模块`	`1`	`块`
`5`		`继电器控制模块`	`1`	`块`
`6`		`电磁阀电控模块`	`1`	`块`
`7`	`三菱FX1S-20MR`	`PLC模块`	`1`	`块`
`8`	`2FRM5-31B/15QB`	`二通流量阀（调速阀）`	`2`	`只`
`9`	`3WE6A61B/CG24N9Z5L`	`二位三通电磁换向阀`	`2`	`只`
`10`	`4WE6C61B/CG24N925L`	`二位四通电磁换向阀`	`1`	`只`
`11`	`4WMM6C50BF`	`二位四通手控换向阀`	`1`	`只`
`12`	`4WE6E61B/CG24N9Z5L`	`三位四通电磁换向阀`	`1`	`只`
`13`	`4WE6J61B/CG24N9Z5L`	`三位四通电磁换向阀`	`1`	`只`
`14`	`LI-10B`	`单向节流阀`	`1`	`只`
`15`	`I-10B`	`单向阀`	`1`	`只`
`16`	`Y-10B`	`先导式溢流阀`	`1`	`只`
`17`	`DG-02B`	`直动式溢流阀`	`1`	`只`
`18`	`XYI-25B`	`先导式单向顺序阀`	`1`	`只`
`19`	`J-10B`	`直先导式减压阀`	`1`	`只`
`20`	`IY-25B`	`液控单向阀`	`2`	`只`
`21`	`HED40P15/100Z14L24`	`压力继电器`	`2`	`只`
`22`		`三通`	`4`	`只`
`23`		`四通`	`3`	`只`
`24`	`MOB40-200`	`油缸（卧式带杆头）`	`2`	`只`
`25`	`YN-100ZQ/10MPa`	`耐震压力表`	`1`	`只`
`26`		`行程开关`	`4`	`只`
`27`	`胶管`	`M16*1.5/8I-W-0.5M(装好快捷接头)`	`10`	`根`
`28`		`M16*1.5/8I-W-0.7M(装好快捷接头)`	`15`	`根`
`29`	`M16*2.4`	`O型圈`	`4`	`个`
`30`	`11*1.9`	`O型圈`	`3`	`个`
`31`		`电机电源线（制作好）三相四线电线`	`1`	`根`
`32`		`油箱铁盘（一个为平一个为弯）`	`1`	`个`
`33`		`泵站（油箱）`	`1`	`个`
`34`		`液压实训指导书`	`1`	`册`
`35`		`PLC编程软件及控制程序`	`1`	`盘`
`36`	`三菱`	`编程电缆`	`1`	`条`
`37`		`工具`	`1`	`套`

可以完成的实训项目：
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用"O"型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯，在线调试、监控
21、PLC控制的液压基本回路实训（优化控制）
三、气动传动实训技术及指标：
气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制；各个气动元件成独立模块，均装有带弹性插脚的底板，在通用铝型材板上构建成各种气动回路：集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护，系统额定压力保护。
技术参数及基本配置：
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率550W:标称容积18L，额定输出气压0.7Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出。
配有控制模块：电源模块，PLC控制模块，按钮控制模块。继电器控制模块等。
通过手动控制，传统继电器控制，先进的PLC自动控制及监控技术于一体，灵活实现其功能。
可以完成的实训项目：
可完成40多种气动回路实验（学生也可自行设计搭建其它回路），典型实验如下
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与计算机的通讯，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
气动元件配置清单：

`序号`	`型号/规格`	`名称`	`数量`	`单位`
`1`	`380V、24V`	`电源模块`	`1`	`块`
`2`		`按钮模块`	`1`	`块`
`3`		`继电器控制模块`	`1`	`块`
`4`		`电磁阀电控模块`	`1`	`块`
`5`	`三菱FX1S-20MR`	`PLC模块`	`1`	`块`
`6`	`气泵`	`空气压缩机`	`1`	`只`
`7`	`QGX25ⅹ100`	`单作用气缸`	`2`	`只`
`8`	`QGX25ⅹ100`	`双作用气缸`	`1`	`只`
`9`	`透明`	`旋转气缸`	`1`	`只`
`10`	`AC2000`	`三联件`	`1`	`只`
`11`	`AR2000`	`减压阀（带压力表）`	`1`	`只`
`12`	`H210—08`	`手动换向阀`	`1`	`只`
`13`	`3V210-8（DC24V）`	`单电磁换向阀（二位三通）常开`	`1`	`只`
`14`	`3V210-8（DC24V）`	`单电磁换向阀（二位三通）常闭`	`1`	`只`
`15`	`4V210-8（DC24V）`	`单电磁换向阀（二位五通）`	`2`	`只`
`16`	`4V220-8（DC24V）`	`双电磁换向阀（二位五通）`	`1`	`只`
`17`	`4V230-8（DC24V）`	`双电磁换向阀（三位五通）`	`1`	`只`
`18`	`4A210—08`	`单气换向阀（二位五通）`	`2`	`只`
`19`	`4A210—08`	`双气换向阀（二位五通）`	`2`	`只`
`20`	`MOV—2`	`行程阀（机控）`	`1`	`只`
`21`	`MOV—3`	`行程阀（按钮）`	`1`	`只`
`22`	`MOV—3A`	`行程阀（按钮带锁）`	`1`	`只`
`23`	`ST—02`	`或门型梭阀`	`2`	`只`
`24`	`1/4 QE—02`	`快速排气阀`	`2`	`只`
`25`	`RE—02`	`单向节流阀`	`2`	`只`
`26`	`1/4`	`单向阀`	`2`	`只`
`27`		`顺序阀`	`1`	`只`
`28`	`透明`	`气容`	`1`	`只`
`29`	`PU6ⅹ4`	`气管`	`20`	`米`
`30`	`三菱`	`编程电缆`	`1`	`条`
`31`		`内六角扳手`	`3`	`把`
`32`		`螺丝刀`	`2`	`把`
`33`		`剪刀`	`1`	`把`
`34`		`活动板手`	`1`	`把`
`35`		`尖嘴钳`	`1`	`把`
`36`	`1/8`	`消声器（小）`	`2`	`只`
`37`	`3/8`	`消声器（大）`	`2`	`只`
`38`	`Ø6`	`三通（T型三通）`	`4`	`只`
`39`	`Ø8—Ø 6`	`三通（Y型减径三通）`	`2`	`只`
`40`	`Ø6`	`四通`	`2`	`只`
`41`	`601`	`L型（螺纹二通）`	`2`	`只`
`42`	`602`	`L型（螺纹二通）`	`2`	`只`
`43`	`Ø6`	`气孔塞头`	`20`	`只`
`44`		`气动实训指导书`	`1`	`册`
`45`		`PLC编程软件及控制及程序`	`1`	`盘`
