VS-YYCD 透明液压传动演示系统

产品分类：液压气动实验室设备产品型号：VS-YYCD 品牌：文圣产地：上海价格：询价

产品简介：

为了尽快的适应各个领域的发展，培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，*终研制成功VS-YY型透明液压传动演示系统。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-YYCD型透明液压传动演示系统

一、产品简介
为了尽快的适应各个领域的发展，培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，*终研制成功VS-YY型透明液压传动演示系统。
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台的实验屏采用1.0mm冷轧钢板精制而成,各液压元件均采用过渡底板，整体外形美观大方,结构坚固耐用，操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
本产品参考了国内液压元件特点，更加适合于国内的教学要求。系统采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。

二、主要技术指标
1.电源：220V  50Hz   (市电)
2.演示台外形尺寸：1500mm（长）×700mm（宽）×1700mm（高）。
4.液压实验泵站500*350*300(mm)
工作电源：AC：220V  永磁调速电机,调速范围： 0-1500转/分
安全限速范围：1000-1500转/分  液压泵工作时离液压台1.5m远处噪声≤58dB
5.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵*高压力：Pmax＝1.5Mpa)
6..液压泵工作时离液压台1.5m远处噪声≤58dB。

三、十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用"O"型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路

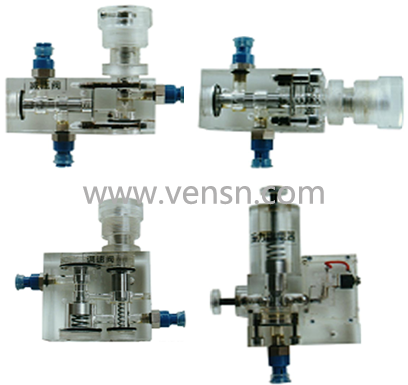

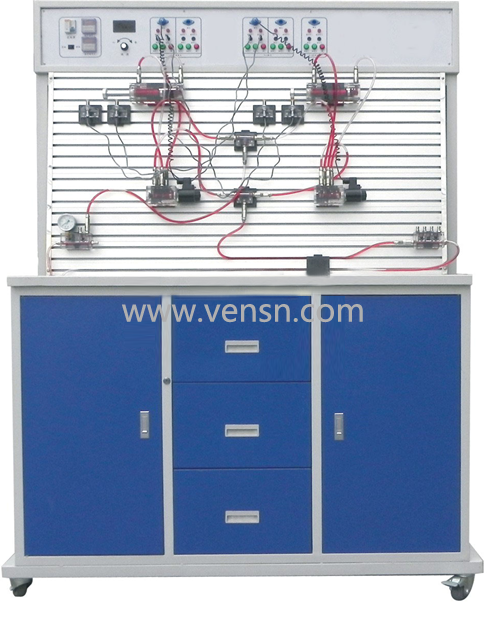

参考图片
四、VS-YYCD型透明液压传动演示系统配置清单

`序号`	`名称`	`单位`	`数量`	`备注`
`01`	`实验演示台`	`台`	`1`	`铁柜铝合金实验屏`
`02`	`电气线路面板`	`件`	`1`	`安装演示台上`
`03`	`拖动电机及调节器速电路`	`套`	`1`	`安装在泵站上`
`04`	`齿轮油泵`	`只`	`1`	`安装在泵站上`
`05`	`油箱`	`只`	`1`	`安装在泵站上`
`06`	`行程开关组件（常开）`	`只`	`2`	`组合透明元件`
`07`	`行程开关组件（常闭）`	`只`	`2`	`组合透明元件`
`08`	`双作用油缸（带撞块）`	`只`	`2`	`组合透明元件`
`09`	`弹簧回位油缸`	`只`	`1`	`组合透明元件`
`10`	`增压油缸`	`只`	`1`	`组合透明元件`
`11`	`单向阀`	`只`	`2`	`组合透明元件`
`12`	`液控单向阀`	`只`	`2`	`组合透明元件`
`13`	`溢流阀`	`只`	`2`	`组合透明元件`
`14`	`先导式溢流阀`	`只`	`1`	`组合透明元件`
`15`	`节流阀`	`只`	`1`	`组合透明元件`
`16`	`调速阀`	`只`	`2`	`组合透明元件`
`17`	`顺序阀`	`只`	`2`	`组合透明元件`
`18`	`减压阀`	`只`	`1`	`组合透明元件`
`19`	`二位二通电磁换向阀`	`只`	`1`	`组合透明元件`
`20`	`二位四通电磁换向阀`	`只`	`2`	`组合透明元件`
`21`	`“O”型三位四通电磁换向阀`	`只`	`1`	`组合透明元件`
`22`	`“H”型三位四通电磁换向阀`	`只`	`1`	`组合透明元件`
`23`	`“M”型三位四通电磁换向阀`	`只`	`1`	`组合透明元件`
`24`	`二位四通行程换向阀`	`只`	`1`	`组合透明元件`
`25`	`三位五通手动换向阀`	`只`	`1`	`组合透明元件`
`26`	`压力继电器`	`只`	`1`	`组合透明元件`
`27`	`压力表`	`只`	`3`	`组合透明元件`
`28`	`五通`	`只`	`3`	`组合透明元件`
`29`	`四通`	`只`	`7`	`组合透明元件`
`30`	`220V电源插头线`	`条`	`1`	`电器配件`
`31`	`电磁阀通用连结线`	`条`	`若干`	`电器配件`
`32`	`压力继电器插头线`	`条`	`1`	`电器配件`
`33`	`活动扳手200*24`	`只`	`1`	`工具`
`34`	`内六角M6、M5`	`只`	`1`	`工具`
`35`	`一字螺丝刀`	`只`	`1`	`工具`
`36`	`十字螺丝刀`	`只`	`1`	`工具`
`37`	`尖嘴钳`	`只`	`1`	`工具`
`38`	`孔用挡圈钳（内）`	`只`	`1`	`工具`
`39`	`剪刀`	`把`	`1`	`工具`
`40`	`备用油管接头`	`枚`	`5`	`附件`
`41`	`502胶水一瓶`	`瓶`	`1`	`附件`
`42`	`各种“O”型挡圈`	`枚`	`若干`	`附件`
`43`	`各种油封`	`枚`	`若干`	`附件`
`44`	`毛巾`	`条`	`5`	`附件`
`45`	`透明液压皮管`	`米`	`30米`	`附件`
`46`	`专用液压油`	`壶`	`2`	`附件`
`47`	`油盘`	`只`	`1`	`附件`
`48`	`透明液压演示系统装箱清单`	`份`	`1`	`资料`
