VS-102C 气动继电器控制实训装置

产品分类：液压气动实验室设备产品型号：VS-102C 品牌：文圣产地：上海价格：询价

产品简介：

气动实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

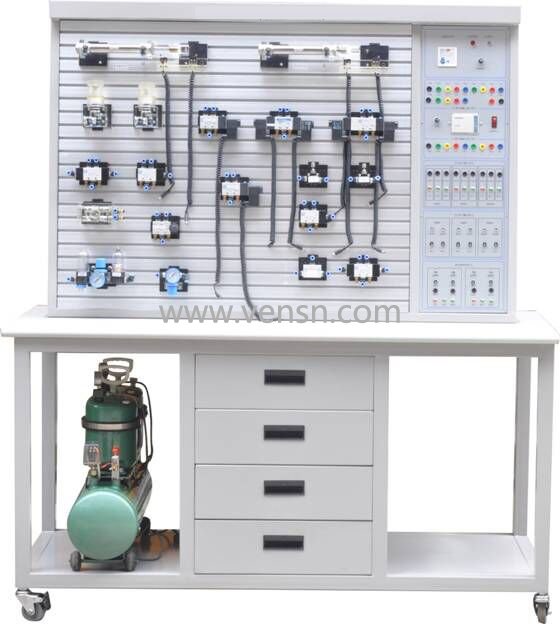

VS-102C气动继电器控制实训装置

一、主要技术参数
1、电源AC 220V  50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、实训装置外型尺寸：1500mm×650mm×1700mm
二、主要特点
1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按插在实训台面板上（面板带"T"沟槽形式的铝合金型材结构）。回路搭接采用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、气动实验装置配置清单

`序号`	`名称`	`型号`	`数量`
`1`	`实训桌`		`1张`
`2`	`实训台`		`1台`
`3`	`电源模块`		`1块`
`4`	`继电器控制模块`		`1块`
`5`	`单作用气缸`	`QGX25ⅹ100`	`1只`
`6`	`双作用气缸`	`QGX25ⅹ100`	`2只`
`7`	`旋转气缸（透明）`		`1只`
`8`	`三联件`	`AC2000`	`1只`
`9`	`减压阀（带压力表）`	`AR2000`	`1只`
`10`	`手动换向阀`	`H210—08`	`1只`
`11`	`单电磁换向阀（二位三通）`	`3V210-8`	`1只`
`12`	`单电磁换向阀（二位五通）`	`4V210-8`	`2只`
`13`	`双电磁换向阀（二位五通）`	`4V220-8`	`1只`
`14`	`双电磁换向阀（三位五通）`	`4V230-8`	`1只`
`15`	`单气换向阀（二位五通）`	`4A210—08`	`2只`
`16`	`双气换向阀（二位五通）`	`4A210—08`	`2只`
`17`	`行程阀（机控）`	`MOV—2`	`1只`
`18`	`行程阀（按钮）`	`MOV—3A`	`1只`
`19`	`行程阀（按钮带锁）`	`MOV—3A`	`1只`
`20`	`或门型梭阀`	`ST—02`	`2只`
`21`	`双压阀`
`22`	`快速排气阀`	`QE—02`	`2只`
`23`	`单向节流阀`	`ASC-08`	`2只`
`24`	`单向节流阀（装在缸体上）`	`JSC601`	`7只`
`25`	`单向阀`	`1/4`	`2只`
`26`	`顺序阀（透明）`		`1只`
`27`	`气容`		`1只`
`28`	`消声器`	`1/8`	`2只`
`29`	`消声器`	`1/4`	`1只`
`30`	`三通（T型三通）`	`Ø 6`	`4只`
`31`	`三通（Y型减径三通）`	`Ø 8—Ø 6`	`1只`
`32`	`四通`	`Ø 6`	`2只`
`33`	`气管`	`PU6ⅹ4`	`20米`
`34`	`行程开关（装在缸体上）`		`2只`
`35`	`内六角扳手`		`3把`
`36`	`螺丝刀`		`2把`
`37`	`剪刀`		`1把`
`38`	`活动扳手`		`1把`
`39`	`尖嘴钳`		`1把`
`40`	`生料带`		`1个`
`41`	`气孔塞头`	`Ø 6`	`10只`
`42`	`气动实训说明书`		`1册`
