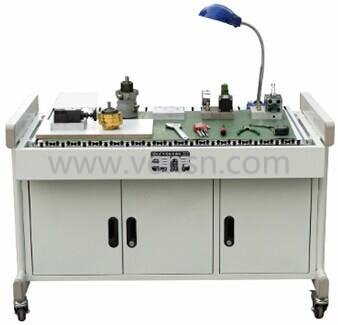

VSYY-CZ 液压元件拆装实训台

产品分类：液压气动实验室设备产品型号：VSYY-CZ 品牌：文圣产地：上海价格：询价

产品简介：

液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSYY-CZ液压元件拆装实训台

一、概述
液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、温度：-10～50℃；
3、外形尺寸：约长×宽×高=1230mm×700mm×820mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、配置及技术性能
1、动力元件：低压齿轮泵（CB-B4）、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)
2、控制元件：直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、高压溢流阀（DB-10）、减压阀（J-10B）、节流阀（L-10B）单向阀(I-10B)、换向阀(34E-10B)、高压换向阀(3WE6A)等。
3、执行元件：单出杆双作用液压缸
4、其它要求：主体采用金属框架制作，表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装时的碰撞而引起的噪音，在台面上铺设有防静电橡皮垫。
5、拆装工具：内六角扳手一套、游标卡尺0~250、0~25外径千分尺、300钢板尺一跟、开口板子二把、螺丝刀一把、200台虎钳一台等、小元器件盒一个、清洗盆两个等。
四、实训项目
1、液压缸拆装实训
2、液压泵拆装实训
3、方向控制阀拆装实训
4、压力控制阀拆装实训
5、流量阀控制拆装实训
五、设备配置清单

`序号`	`元件名称`	`规格／型号`	`数量`	`单位`	`备注`
`1`	`实训装置`	`1230x700x820mm`	`台`	`1`	`铁质双层亚光密纹喷塑结构`
`2`	`齿轮泵`	`BB-B6`	`台`	`1`
`3`	`柱塞泵`	`5MCY-1`	`台`	`1`
`4`	`叶片泵`	`YB1-10B`	`台`	`1`
`5`	`直动式溢流阀`	`P-B10`	`只`	`1`
`6`	`先导式溢流阀`	`Y-10B`	`只`	`1`
`7`	`减压阀`	`DR10-4-5X10Y`	`只`	`1`
`8`	`节流阀`	`DVP6`	`只`	`1`
`9`	`调速阀`	`2FRM5-31B/15QB`	`只`	`1`
`10`	`液控单向阀`	`SV10PA1-30`	`只`	`1`
`11`	`三位四通换向阀`	`4WE6E61B/CG24N9Z5L`	`只`	`1`
`12`	`单杠双作用液压缸`	`MOB40-200`	`只`	`1`
`13`	`钢皮尺`	`30CM`	`把`	`1`
`14`	`千分尺`	`0~25mm`	`把`	`1`
`15`	`卡簧钳（内、外）`	`P1ERS`	`把`	`2`
`16`	`活动扳手`	`6”-150mm`	`把`	`1`
`17`	`活动扳手`	`10”-250mm`	`把`	`1`
`18`	`内六角扳手`	`JTECH`	`套`	`1`
`19`	`拆装垫块`		`块`	`1`	`元件在垫块上拆装`
`20`	`橡胶垫皮`		`张`	`1`
