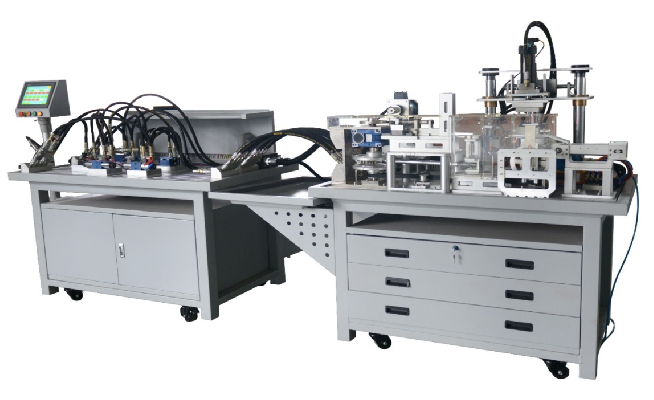

VS-358A型工业传动与控制技术实训装备

一、 VS-358A型工业传动与控制技术实训装备的系统概述

VS-358A型 工业传动与控制技术实训装备，是依据相关国家职业标准及行业标准，结合各中、高等职业院校的机械类、机电类专业要求，按照职业教育的教学和实训要求而研发，适用于各中、高等职业院校开设的“液压传动与控制技术”、“气压传动与控制技术”、“液压与PLC技术”、“气动与PLC技术”“机械传动与控制技术”等课程的实训教学。实训系统集机械、液压、气动、PLC电气控制及液压仿真技术于一体，除了满足专业实训教学，还能开展技能考核以及职业技能竞赛,通过开展项目式实训，培养学生机械传动机构的装配、机械传动与控制、液压泵站安装与调试、液压系统组装与调试、气动系统安装与调试、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。本装备包含了液压与气压传动控制技术，还包含了机械传动控制技术，变频电机控制技术，触摸屏控制技术等。其中机械传动控制技术又包含带传动（三角带、同步带、平带）、减速机传动、连杆传动、偏心轮传动、槽轮传动等多种机械传动方式。是一款集多种技术与一体的复合型新型教学装备，不仅是一款大赛设备，同时也特别适合各大院校，教学实训。

二、 VS-358A型工业传动与控制技术实训装备的技术参数

1.   输入电源：三相四线（三相五线）～380V±10% 50Hz；

2.   工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）

3.   装置容量：≤5.0kVA

4.   外型尺寸：实训机械平台尺寸： 1480×990×1100mm ，

实训液压控制平台尺寸：1480×990×1100mm

    双泵液压站尺寸： 1400mm×700mm×900mm

    模拟装置尺寸：1000mm×500mm×800mm

5.   安全保护：具有漏电压、漏电流保护，安全符合国家标准
