VS-381A型 液压传动综合实训装备

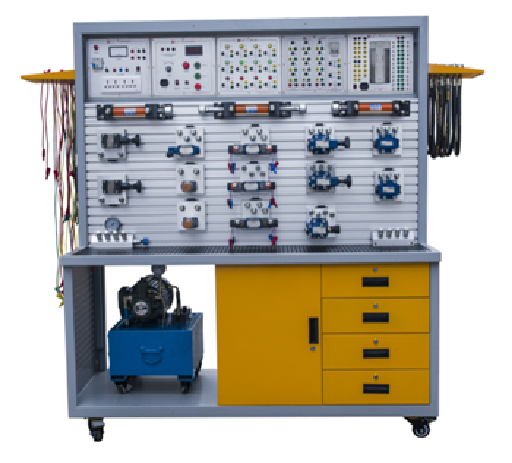

一、设备外观图

二、设备概述

VS-381A型液压传动综合实训装备是由实训台桌、液压元件、液压动力源、电气控制部分、PLC等五大部分组成；实训台桌最上方为电气模块区包含电源模块、油泵控制模块、按钮模块、继电器模块和PLC模块通过模块式组合布局更加灵活方便，也可根据自己所需增减模块来升级设备；实训台桌中间是实验、实训区，是由带T型的型材组成，根据液压实训回路，所有液压元件可方便的在实训面板上自由搭建；实训台桌下方为工具柜和液压源置放处，可为液压系统提供必要的液压动力源；液压元件采用力士乐技术的液压元件，质量可靠，性能稳定，所有液压元件阀板底部安装一种塑料快换底板，可方便的在实训区的任何区域快速搭建，安装一个液压回路只需5分钟左右，快速高效！通过实训教学活动改设备可学习到液压传动、传动继电器控制、PLC自动控制、传感器应用技术等多个技术！

设备是依据国家各大、中专高等院校、职业技术类院校的《液压传动技术》和《液压与控制技术》的教学大纲以及实训教学大纲的要求，针对当前的实训教学现况，并广泛收集了全国多所高等院校、该实训装备覆盖了液压传动、传动继电器控制、PLC自动控制、传感器应用技术等多个技术领域 ，是现代液压传动与控制技术的专业教学实训、实验设备。

三、技术参数

1、液压泵站 ：变量叶片泵： 1台  公称排量10ml/r,额定压力：7Mpa；

变量叶片泵驱动电机：  1.5KW；油箱：  公称容积40L；（附有液位、油温指示计，吸油回油滤油器、空气滤清器等）液压油：46#抗磨液压油。

2、输入电源：AC380V、50HZ，三相五线制；控制电压：DC24V；

3、输入总功率：系统总功率：<=3KW;

4、工作使用环境要求：防潮、防尘；1）温度-10℃～+40℃ ；2） 相对湿度：≤90%（+20℃）     3）海拔高度：≤4000m  4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

5、设备重量: 150kg

6、外形尺寸：长×宽×高=1600mm×600mm×1780mm

7、设备安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
