VS-382C型变量泵-变量马达容积调速液压综合实训设备

一、产品概述

本实训系统依据相关国家职业标准及行业标准，结合各高等职业学校，职业技术学校而专业开设用于液压与气动一体化实训教室，配合一体化教材进行各种变量泵-变量马达容积调速实验，及各种液压综合实验实训的设备，本实训系统集液压系统、PLC电气控制，传感器控制及液压仿真技术于一体，是典型的电液气一体化的综合实训设备，不仅可以满足基本液压：变量泵-变量马达容积调速液压的实验，还可以完成工程训练及其它液压的综合回路实验。

二、产品特点

1.  贴近工业现场：采用真实现场级的液压泵站按照工业级标准设计，液压元件采用国内知名品牌，采用工业液压油泵和工业液压马达与行业应用接轨；实训装置采用工业典型的控制装置，接近行业实际运用。

2.  系统组合灵活：采用模块化结构设计，模块和模块之间既可以独立运行，也可以由几个模块组合成综合控制系统，方便设备的升级和扩展。

3.  综合性强：系统集各种工业液压，继电器控制单元、传感器技术，PLC控制单元于一体 。

4.  实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。

5.  试验台能采用转速传感器或转矩传感器和转速数字显示仪或转矩转速仪测得液压泵或液压马达的转速或转矩，工作性能稳定、数据测定准确、安全可靠；能利用上述数据作出转速特性、扭矩特性和功率特性曲线。电气控制安全可靠，灵活性、适应性强；应能实现三种不同液压泵-液压马达组合的容积调速回路的实验要求

6.  噪音低：采用电机和泵轴一体化连接，油箱和实训平台分开放置，采用高压胶管连接，使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。

7.  液压元件均配有双卡槽一体化固定的台制弹卡底板，可方便、随意地将元件安放在实训面板（面板带“Ｔ”型槽的铝合金型材结构）上；台制弹卡：ABS工程塑料模具制作，表面磨砂处理

8.  实训控制方式多样化：实训回路可运用，传统的继电器控制、先进的PLC自动控制，及传感器技术，等多种控制技术，让学员门全方位、多层次的深入了解液压系统的控制多样化，从而锻炼高职学生灵活的运应用专业的技能知识

9.  安全性强：带有电流型漏电保护，带有过流保护，防止误操作损坏设备；带相序保护，当断相或相序改变后，切断回路电源防止电机反转；系统配有超高压卸载保护功能，以免损坏元件及保证安全。

三、系统结构与组成

1.系统由设备平台、动力源工业双泵液压站和定量液压泵，变量液压泵；定量液压马达，变量液压马达，各种高精度压力传感器，流量传感器，功率变送器，转速传感器，基础液压元件等部分组成。

2.液压实训平台主要由实训平台、液压元件模块、电气控制模块、液压仿真软件、测控仪表、装调工具、实训配件、电脑桌等组成。

3.采用工业双泵液压站采用两套液压泵机组,其中一套为定量液压泵机组，另一套变量泵机组，每套泵机组上均安装有系统调压组件，配套泵站控制单元，泵站系统中配置有系统压力表、风冷却器、蓄能器、  液位控制继电器、油温液位计、压力管路过滤器、空气滤清器等。

四、技术性能

1.   输入电源：三相四线（三相五线）～380V±10% 50Hz；

2.   工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）

3.   装置容量：≤5.0kVA

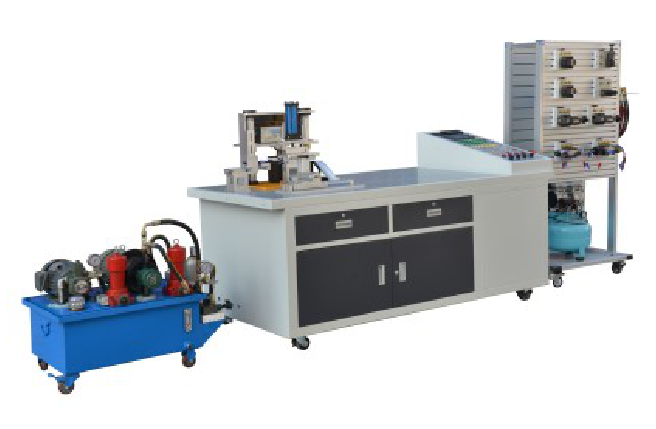

4.   外型尺寸：实训平台尺寸：2200mm×970mm×1150mm

工泵液压站尺寸：1400mm×700mm×900mm

5.   安全保护：具有漏电压、漏电流保护，安全符合国家标准。
