VS-386C型电液比例综合实训装备

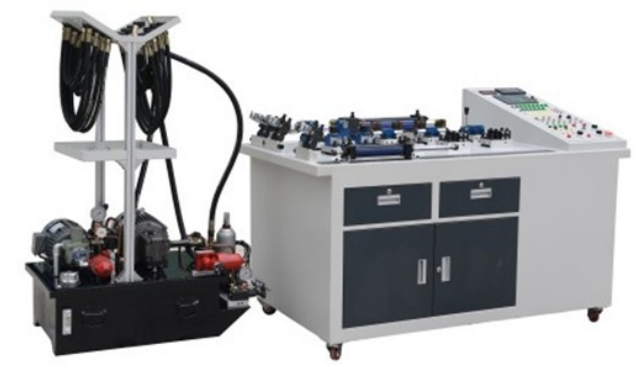

一、装置外观图

二、装置设备概述

VS-386C型电液比例综合实训装备按照职业教育的教学和实训要求，根据现代化液压工业发展和设备机电一体化的发展趋势，适合高职院校、职业学校“液压与气压传动”课程的教学实训。该装置为组合式模块结构，主要体现液压比例技术、变频技术和PLC电控技术（带模拟量扩展模块）及触摸屏技术。并可扩展为闭环控制。采用标准的工业液压元件，并配有数据采集系统，实现计算机智能数据采集、分析、处理、数字显示、曲线自动生成及实时显示等。适合相关专业液压传动课程教学实训的需要。

三、技术指标

1.输入电源；三相五线制   AC380V±10%   50HZ；

2.控制电压：安全控制电压——DC24V；

3.系统压力：≤6.3Mpa

4.变量泵：压力调节范围0Mpa~6Mpa；最大流量8L/min

5.定量泵：压力6MPa;最大流量7/min

6.系统总功率≤5KW；

7.主实验台尺寸2200*980*1100;

8.安全保护措施：具有接地保护、漏电、过载、过流保护功能，安全性符合相关的国标标准。
