一、主要特点

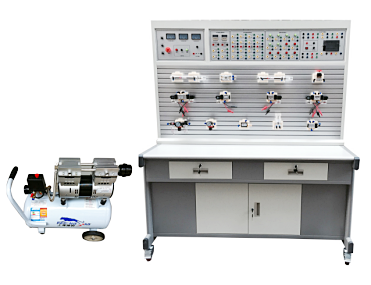

1、VSM-Q03型气动PLC控制实训装置(工业元件)主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
二、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：680W公称容量24L；
额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
★三、无线智能实验室管理考核系统
1、系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的气动实验台。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭气动实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
四、基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、配置清单
|
序号
|
名 称
|
型 号
|
数量
|
备注
|
|
1
|
实训桌
|
LG-SQD22
|
1张
|
|
|
2
|
实训台
|
|
1台
|
|
|
3
|
PLC主机模块
|
三菱FX1S-20MR
|
1块
|
|
|
4
|
电源模块
|
|
1块
|
|
|
5
|
继电器控制模块
|
|
1块
|
|
|
6
|
PLC控制按钮模块
|
|
1块
|
|
|
7
|
无线智能实验室管理考核系统
|
|
1套
|
|
|
8
|
静音无油空气压缩机
|
|
1台
|
|
|
9
|
单作用缸
|
QGX25ⅹ100
|
1只
|
|
|
10
|
双作用缸
|
QGX25ⅹ100
|
2只
|
|
|
11
|
旋转气缸（透明）
|
|
1只
|
|
|
12
|
三联件
|
AC2000
|
1只
|
|
|
13
|
减压阀（带压力表）
|
AR2000
|
1只
|
|
|
14
|
手动换向阀
|
H210—08
|
1只
|
|
|
15
|
单电磁换向阀（二位三通）常开
|
3V210-8
|
1只
|
|
|
16
|
单电磁换向阀（二位三通）常闭
|
3V210-8
|
1只
|
|
|
17
|
单电磁换向阀（二位五通）
|
4V210-8
|
2只
|
|
|
18
|
双电磁换向阀（二位五通）
|
4V220-8
|
1只
|
|
|
19
|
双电磁换向阀（三位五通）
|
4V230-8
|
1只
|
|
|
20
|
单气换向阀（二位五通）
|
4A210—08
|
2只
|
|
|
21
|
双气换向阀（二位五通）
|
4A220—08
|
2只
|
|
|
22
|
行程阀（机控）
|
MOV—2
|
1只
|
|
|
23
|
行程阀（按钮）
|
MOV—3A
|
1只
|
|
|
24
|
行程阀（按钮带锁）
|
MOV—3
|
1只
|
|
|
25
|
或门型梭阀
|
KV—08
|
2只
|
|
|
26
|
快速排气阀
|
QE—02
|
2只
|
|
|
27
|
单向节流阀
|
ASC-08
|
2只
|
|
|
28
|
单向节流阀（装在缸体上）
|
JSC601
|
7只
|
|
|
29
|
单向阀
|
1/4
|
2只
|
|
|
30
|
顺序阀（透明）
|
|
1只
|
|
|
31
|
气容
|
|
1只
|
|
|
32
|
消声器
|
1/8
|
2只
|
|
|
33
|
消声器
|
1/4
|
1只
|
|
|
34
|
三通（T型三通）
|
Ø 6
|
4只
|
|
|
35
|
三通（Y型减径三通）
|
Ø 8—Ø 6
|
1只
|
|
|
36
|
四通
|
Ø 6
|
4只
|
|
|
37
|
气管
|
PU6ⅹ4
|
20米
|
|
|
38
|
行程开关（装在缸体上）
|
|
2只
|
|
|
39
|
编程电缆（适配器）
|
三菱
|
1条
|
|
|
40
|
工具箱
|
|
1个
|
|
|
41
|
内六角扳手
|
|
3把
|
|
|
42
|
螺丝刀
|
|
2把
|
|
|
43
|
剪刀
|
|
1把
|
|
|
44
|
活动板手
|
|
1把
|
|
|
45
|
尖嘴钳
|
|
1把
|
|
|
46
|
气孔塞头
|
Ø 6
|
10只
|
|
|
47
|
气动实训说明书
|
|
1册
|
|
|
48
|
三菱PLC编程软件、程序软件
|
光盘
|
1盘
|
|
